Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | Διπλός άξονας |
|---|---|---|---|
| Χαρακτηριστικό γνώρισμα: | Γρήγορη εγκατάσταση | Μηχανή: | 24 Β |
| Εφαρμογή: | Διπλό ηλιακό ακολουθώντας σύστημα άξονα | Προέλευση: | Κίνα |
| Κύκλος ζωής: | 30 έτη | Χρόνος εργασίας: | 24 ώρες |
| Επισημαίνω: | Ο πλανητικός ηλιακός ιχνηλάτης μηχανών γυρίζει το Drive,24VDC ο ηλιακός ιχνηλάτης σκουληκιών γυρίζει το Drive,Το διπλό ακολουθώντας σύστημα άξονα γυρίζει το Drive |
||

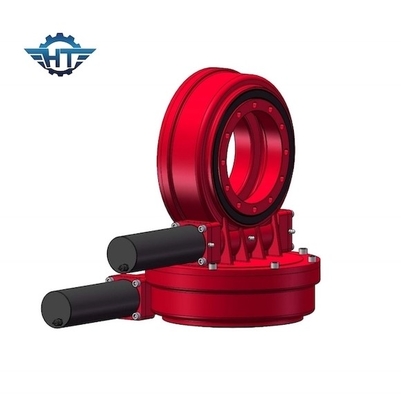

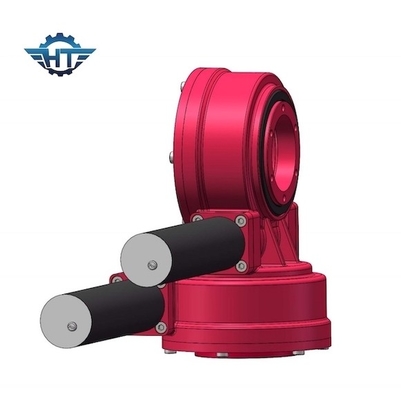

Το διαξωνικό σκουλήκι γυρίζει το Drive με την πλανητική μηχανή 24VDC για το διπλό ηλιακό ακολουθώντας σύστημα άξονα
Το διαξωνικό σκουλήκι γυρίζει την περιγραφή Drive
Το γυρίζοντας ρουλεμάν καλείται επίσης: Τα γυρίζοντας φέροντα/γυρίζοντας δαχτυλιδιών κ.λπ. γυρίζοντας δαχτυλιδιών ρουλεμάν ρουλεμάν/περιστροφικών πλακών δαχτυλιδιών μπορούν να προσαρμόσουν να ενεργήσουν αξονικών, ακτινωτών και φορτίων στιγμής ενιαία ή σε σχέση με και σε οποιαδήποτε κατεύθυνση. Δεν τοποθετούνται σε μια κατοικία ή σε έναν άξονα, αλλά άμεσα σε μια επιφάνεια διατάξεων θέσεων. Το εσωτερικό και εξωτερικό δαχτυλίδι παρέχεται να τοποθετήσει τις τρύπες. Και τα δύο δαχτυλίδια μπορούν να έχουν τα ακέραια εργαλεία. Αναφέρονται επίσης ως να γυρίσουν τα δαχτυλίδια και tabletop τα ρουλεμάν. Το γυρίζοντας ρουλεμάν δαχτυλιδιών μπορεί να εκτελέσει τις ταλαντεμένος (να γυρίσει) καθώς επίσης και περιστρεφόμενες μετακινήσεις. Μπορούν να χρησιμοποιηθούν χωρίς εργαλεία ή με τα εσωτερικά ή εξωτερικά εργαλεία.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Παράμετροι SDE7
|
Χρήση |
Χρησιμοποιημένος για το διπλό ηλιακό ακολουθώντας σύστημα |
|
Αριθ. του άξονα |
Διπλός άξονας |
|
Μέγεθος |
7 ίντσα |
|
Πιστοποίηση |
CE/ISO |
|
Ημερομηνία παράδοσης |
Μέσα σε 15 ημέρες |
|
Ροπή παραγωγής |
2000 N.m |
|
Ροπή κλίσης |
13500 N.m |
|
Πίσω ροπή εκμετάλλευσης |
13200 N.m |
|
Αναλογία εργαλείων |
57:1 |
|
Ζωή υπηρεσιών |
30 έτη |
|
Επίπεδο προστασίας |
IP66 |
| Self-locking | Ναι |
| Αποδοτικότητα | 40% |
| Βάρος | 21 κλ |
Εφαρμογές να γυρίσει τα Drive
Ηλιακή ενέργεια, μηχανή μεταλλείας, εξοπλισμός κατασκευής, λιμένας που ανυψώνουν τη μηχανή, εξοπλισμός μεταφοράς πετρελαίου λιμένων, χερσαίος και παράκτιος γερανός, εκσκαφέας, συγκεκριμένη μηχανή, grabbers και βαρούλκα περιστροφής, πλαστική και λαστιχένια μηχανή, μηχανή ύφανσης, μηχανές βιομηχανίας καταγραφής, παραγωγή αιολικής ενέργειας, ηλεκτρονικές εγκαταστάσεις παραγωγής ενέργειας, μηχανήματα κατεργασίας ύδατος, τρυπώντας με τρυπάνι εξοπλισμός και εφαρμογές οδήγησης.
