Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE17 |
|---|---|---|---|
| COem: | διαθέσιμος | Περιστραφείτε τον τύπο: | Δύο Άξονες |
| Περιοχή εγκατάστασης: | Στέγη και τομέας | Ροπή παραγωγής: | 9460 NM |
| Ροπή κλίσης: | 67000 NM | Κράτημα της ροπής: | 53040 NM |
| Επισημαίνω: | Το εργαλείο σκουληκιών SDE 17 γυρίζει το Drive,Ο άξονας δύο ηλιακός γυρίζει το Drive,Ηλιακός γυρίστε το Drive με τη μηχανή εργαλείων |
||

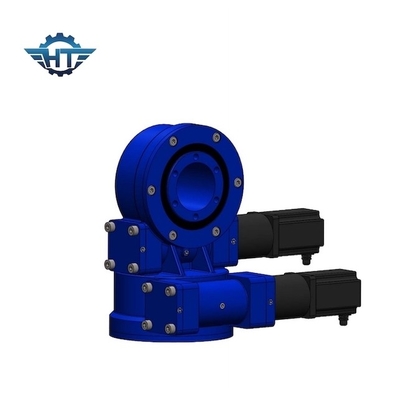

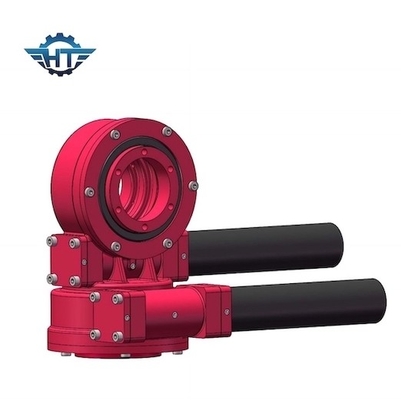

SDE17 το εργαλείο σκουληκιών γυρίζει το Drive με τη μηχανή εργαλείων για το διπλό ηλιακό ακολουθώντας σύστημα άξονα
Το εργαλείο σκουληκιών γυρίζει την περιγραφή Drive
Το ηλιακό ακολουθώντας σύστημα είναι ένα φωτοβολταϊκό σύστημα που μπορεί αυτόματα να ακολουθήσει τον ήλιο και να αυξήσει τη γενική ηλεκτρική παραγωγή, η οποία στο στάδιο της φωτοθερμικής και φωτοβολταϊκής ηλεκτρικής παραγωγής βελτιστοποιεί τη χρήση του φωτός του ήλιου για να βελτιώσει τη φωτοηλεκτρική αποδοτικότητα μετατροπής του μηχανικού και ηλεκτρικού συστήματος μονάδων ελέγχου, που περιλαμβάνει: δομή κίνησης (περιστροφικός μειωτής, ηλεκτρικό pushrod, εργαλείο σκουληκιών και σκουλήκι, κ.λπ.), ελεγκτής, ακολουθώντας υποστήριγμα, αισθητήρας (αισθητήρας κλίσης, αισθητήρας ορίου), κ.λπ. Διπλός ηλιακός ιχνηλάτης άξονα από το ηλιακό τοποθετώντας σύστημα για να αυξήσει την ηλεκτρική παραγωγή 30 ~50%. Ενιαίος ηλιακός ιχνηλάτης άξονα από το ηλιακό τοποθετώντας σύστημα για να αυξήσει την ηλεκτρική παραγωγή 15 ~ 30%. Ο διπλός άξονας γυρίζει τις κινήσεις εφαρμόζεται στο διπλό ηλιακό ακολουθώντας σύστημα άξονα.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Παράμετροι SDE17
|
Χρήση |
Χρησιμοποιημένος για το διπλό ηλιακό ακολουθώντας σύστημα |
|
Αριθ. του άξονα |
Διπλός άξονας |
|
Μέγεθος |
17 ίντσα |
|
Πιστοποίηση |
CE/ISO |
|
Ημερομηνία παράδοσης |
Μέσα σε 15 ημέρες |
|
Ροπή παραγωγής |
9460 N.m |
|
Ροπή κλίσης |
67000 N.m |
|
Πίσω ροπή εκμετάλλευσης |
53040 N.m |
|
Αναλογία εργαλείων |
102:1 |
|
Ζωή υπηρεσιών |
30 έτη |
|
Επίπεδο προστασίας |
IP65 |
Συσκευασία και μεταφορά
Όλοι γυρίζουν τις κινήσεις θα συσκευαστούν με την fumigration-ελεύθερη ξύλινη περίπτωση.
Η μεταφορά θάλασσας υποστήριξης, εναέρια μεταφορά, οδική μεταφορά, εκφράζει όπως TNT, DHL, το UPS, το EMS, η Fedex, κ.λπ. για το δείγμα και τη μικρή μεταφορά φορτίου.
Τοποθετώντας προτάσεις
1. Οριζόντια εγκατάσταση
Ενθαρρύνεται για να τοποθετήσει τη γυρίζοντας κάθετο κινήσεων στον άξονα αζιμουθίου στις ηλιακές εφαρμογές για την καλύτερη προστασία
2. Κάθετη εγκατάσταση
Ενθαρρύνεται για να τοποθετήσει τις γυρίζοντας κινήσεις που αναφέρονται στην ακόλουθη εικόνα στις ηλιακές εφαρμογές εάν είναι απαραίτητο.
