Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7» |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Αποδοτικότητα: | 40% |
| Τυποποιημένο χρώμα: | RAL 9006 | Μόνος-κλειδαριά: | Ναι |
| Εξουσιοδότηση: | 5~10 έτη | Εφαρμογή: | δορυφορική κεραία |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

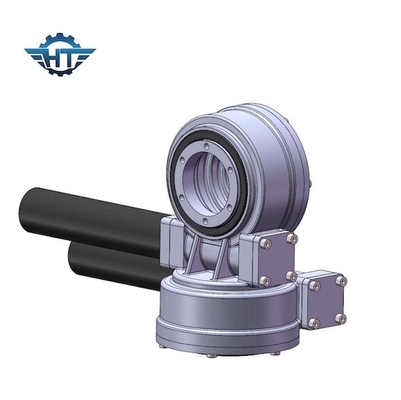

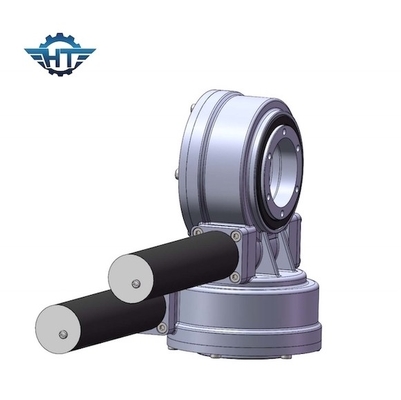

7 η ίντσα δύο άξονας μικρός γυρίζει το Drive με τη μηχανή εργαλείων 24VDC ή Nema για τη δορυφορική κεραία
Ο άξονας δύο μικρός γυρίζει την περιγραφή Drive
Το εργαλείο σκουληκιών γυρίζει την καλύτερη προστατευτική απόδοση χαρακτηριστικών γνωρισμάτων κίνησης, τη μεγάλη ροπή μετάδοσης, την καλύτερη αντίσταση αντίκτυπου και τη μακριά οικονομικά ενεργή ζωή. Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τις γυρίζοντας κινήσεις διπλός-άξονα είναι ηλιακοί ιχνηλάτες διπλός-άξονα, όπως CSP (ηλιόστατα, αποκαλούμενα επίσης πύργο), το συγκεντρωμένο photovoltaics (CPV), η δορυφορικά κεραία ή τα πιάτα ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό. Ο ηλιακός ιχνηλάτης που ο διπλός άξονας γυρίζει την κίνηση είναι τέλεια λύση στις διπλές εφαρμογές καταδίωξης άξονα ηλιακές.
Γυρίστε τα Drive που εφαρμόζονται στη δορυφορική κεραία
| Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 12V/24V μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
| Τετραγωνικό μέτρο ηλιακών συστημάτων | 30 ㎡ |
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Applicatons
Διπλό ηλιακό ακολουθώντας σύστημα άξονα
Όργανα ακρίβειας
CPV
Πιάτο
Δορυφορική κεραία
