Λεπτομέρειες:
|
| Πρότυπο: | SDE7» | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Ροπή παραγωγής: | 2000 NM | Κράτημα της ροπής: | 13200 NM |
| Ροπή κλίσης: | 7500 Nm | Αποδοτικότητα: | 40% |
| Χρώμα: | Σίβερ Γκρέι | Βάρος: | 56 κιλά |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

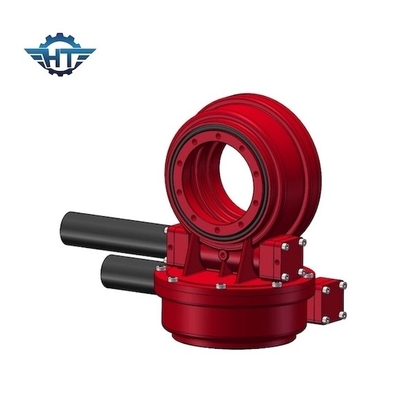

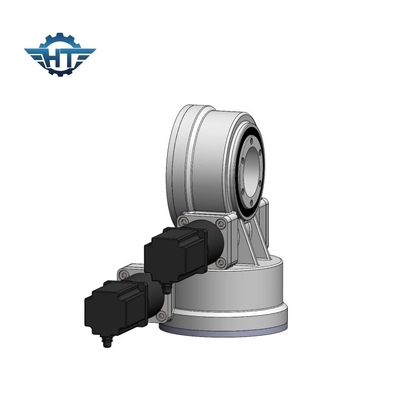

Ο διπλός άξονας εργαλείων σκουληκιών γυρίζει το Drive για τον ηλιακό ιχνηλάτη με την πολυ επαφή δοντιών και τη μηχανή 24V
Ο διπλός άξονας γυρίζει την περιγραφή Drive
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τις γυρίζοντας κινήσεις διπλός-άξονα είναι ηλιακοί ιχνηλάτες διπλός-άξονα, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Ο ηλιακός ιχνηλάτης που ο διπλός άξονας γυρίζει την κίνηση είναι τέλεια λύση στις διπλές εφαρμογές καταδίωξης άξονα ηλιακές.
Ο διπλός άξονας γυρίζει την κίνηση έχει τρεις λύσεις τύπων με να γυρίσουν τις κινήσεις:
Γενικά, για την εύκολη δομή υποστηριγμάτων, το sde γυρίζει την κίνηση θα ήταν η τέλεια λύση, αλλά άλλα τα δύο είναι επίσης πολύ δημοφιλή.
Το SE δύο γυρίζει τις κινήσεις
Ένα SE γυρίζει την κίνηση και ένα VE γυρίζει την κίνηση
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Γυρίστε τα Drive που εφαρμόζονται στο PV
| Όνομα προϊόντων | SDE7 γυρίζοντας κίνηση |
| Ροπή παραγωγής | 980 N.m 723 ft.lbs |
| Ανώτατη ροπή παραγωγής | 1938 N.m 1429 ft.lbs |
| Ροπή στιγμής κλίσης | 7000 N.m 5163 ft.lbs |
| Κράτημα της ροπής | 13200 N.m 9736 ft.lbs |
| Στατική αξονική εκτίμηση | 133.20 kN 29943 λίβρες |
| Στατική ακτινωτή εκτίμηση | kN 53 11977 λίβρες |
| Δυναμική αξονική εκτίμηση | 31.90 kN 7171 λίβρες |
| Δυναμική ακτινωτή εκτίμηση | 27.91 kN 6274 λίβρες |
| Εναλλακτικές λύσεις μηχανών | 12V/24V μηχανή Stepper μηχανή Αβούρτσιστη μηχανή |
| Ύφος προϊόντων | Διπλός άξονας Ενιαίος άξονας CPV/HCPV Ηλιακό πιάτο Παραβολικός Ηλιακός πύργος |
| Χαρακτηριστικό γνώρισμα εφαρμογής | Ηλιακό ακολουθώντας σύστημα, βιομηχανικά μηχανήματα |
| Τετραγωνικό μέτρο ηλιακών συστημάτων | 30 ㎡ |
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
