Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo, QT | Πρότυπο: | SDE3 |
|---|---|---|---|
| Εκτιμημένη ροπή παραγωγής: | 600NM | Κράτημα της ροπής: | 1500 NM |
| Ροπή κλίσης: | 5800 NM | Περιβαλλοντική θερμοκρασία: | -20℃~+120℃ |
| Επίπεδο θορύβου: | ≤50db | Εκτιμημένη ταχύτητα: | 0.2-1.2rpm |
| Επισημαίνω: | Dual Axis Solar Slew Drive,24VDC Motor Solar Slew Drive,600Nm Solar Slew Drive |
||

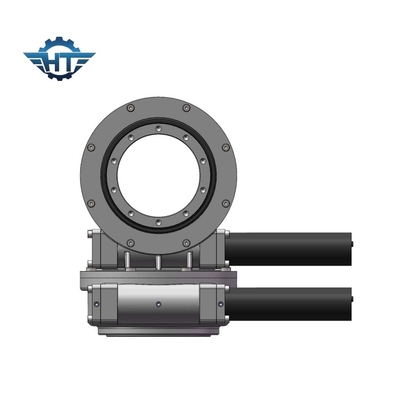

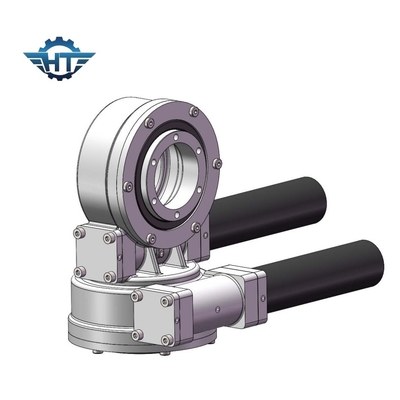

Ο διπλός άξονας ηλιακός γυρίζει το Drive με τη μηχανή 24VDC και τους κωδικοποιητές για τους διπλούς ιχνηλάτες και το δορυφόρο άξονα
Διπλή περιγραφή Drive άξονα γυρίζοντας
Θα βάλουμε κάνουμε τα τέλεια προϊόντα και παρέχουμε στους πελάτες την ικανοποιητική εμπειρία εφαρμογής ως συνεχή στόχο μας. Είμαστε πολύ ευτυχείς να χρησιμοποιήσουμε τις επαγγελματικές δεξιότητές μας για να παρέχουμε στους πελάτες τα υψηλής ποιότητας προϊόντα, και να ελπίσουμε ότι μέσω της συνεχούς συνεργασίας, ενισχύστε τη αμοιβαία κατανόηση και την επικοινωνία, και επιτύχετε μια αμοιβαία ωφέλιμη κατάσταση.
Τεχνικά στοιχεία του πρότυπου γυρίζοντας Drive SDE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
| 5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
| 7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
| 9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
| 12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
| 14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
| 17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Οι υπηρεσίες & η δύναμή μας
1.Raw υλικό από τους αξιόπιστους προμηθευτές
2.Production η διαδικασία είναι στην ακριβή συμφωνία με το ποιοτικό σύστημα διαχείρισης ISO9001.
ποιοτικός έλεγχος -διαδικασίας 3.Strict και επιθεώρηση ολοκληρωμένων προϊόντων 100% πριν από την παράδοση
4. οι επιθεωρήσεις προϊόντων τρίτου είναι αποδεκτές κατόπην του αιτήματος πελατών.
5.Adoption της τυποποιημένων διαδικασίας σχεδίου προϊόντων και APQP, PPAP, FEMA για την ανάλυση εφαρμογής.
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
Εφαρμογή
Γυρίστε τις κινήσεις μπορεί να χρησιμοποιηθεί για το μεταφορέα επίπεδων οθονών, το γερανό, και τον ενιαίο γερανό στηλών, ανελκυστήρας που ανυψώνει, με το γερανό αυτοκινήτων, το εναέριο όχημα, τη ηλιακή ενέργεια κρουαζιέρας ημέρας, τον εξοπλισμό αυτοματοποίησης και άλλο μηχανικό εξοπλισμό. Στην ηλιακή φωτοβολταϊκή βιομηχανία ηλεκτρικής παραγωγής, γυρίστε τις κινήσεις είναι γενικά εξοπλισμένος με τη ΣΥΝΕΧΗ πλανητική μηχανή ή τη μηχανή μειωτών εναλλασσόμενου ρεύματος, και η υδραυλική μηχανή χρησιμοποιείται ως σύστημα κίνησης δύναμης στα μηχανήματα κατασκευής.
Οι διπλές γυρίζοντας κινήσεις άξονα χρησιμοποιούνται στους διπλούς ηλιακούς ιχνηλάτες άξονα, τα ηλιόστατα, το συγκεντρωμένο photovoltaics (CPV), και τη δορυφορική κεραία.
Με την εφαρμογή γυρίζοντας κινήσεων ενός των διπλών άξονα σε ένα ηλιακό σύστημα, οι επιτροπές θα προσανατολιστούν πάντα προς τον ήλιο, κανένα θέμα η εποχή, το χρόνο της ημέρας ή το γεωγραφικό πλάτος των περιοχών. Μπορεί να αφήσει το κέρδος κυρίων του έργου περισσότερη ικανότητα ηλεκτρικής ενέργειας μέχρι 40%. Και έτσι περισσότερη παραγωγή.
Συσκευασία & ναυτιλία
1.Filling με το αντισκωρικό πετρέλαιο
2.packing με τα προστατευτικά στρώματα
3.Fixed στην περίπτωση κοντραπλακέ, παλέτα, πλαίσιο χάλυβα
