Λεπτομέρειες:
|
| Θέση προέλευσης: | Changzhou, Κίνα | Λειτουργία: | Υψηλή ροπή Backholding |
|---|---|---|---|
| Προστασία: | IP66, εσωκλειόμενο | Τύπος: | VE6 |
| Υλικό: | 42CrMo ή 50Mn | Εξουσιοδότηση: | 5~10 έτη |
| εφαρμογή: | Ακολουθώντας σύστημα ηλιακού πλαισίου | Χρώμα: | Πελάτης που απαιτείται |
| Επισημαίνω: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

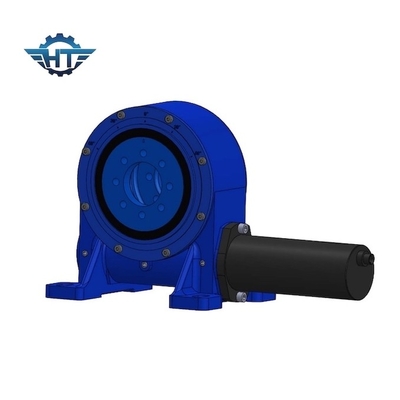

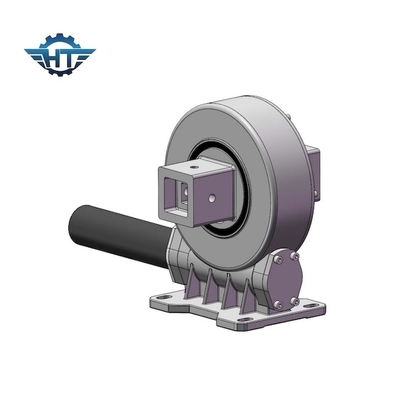

VE3 κάθετο μικρό γυρίζοντας Drive μηχανών για το ακολουθώντας σύστημα ηλιακού πλαισίου IP66
Κάθετη μικρή περιγραφή Drive μηχανών γυρίζοντας
VE6 η γυρίζοντας κίνηση είναι μια μισή στάση εργαλείων και ορίου μέσα στην οποία σχεδιάζεται για ένα ενιαίο ηλιακό ακολουθώντας σύστημα άξονα. Οι γυρίζοντας κινήσεις μας τροφοδοτούνται με την τεχνολογία σκουληκιών κλεψυδρών για τη μέγιστη ροπή εργαλείων και την ομαλότερη περιστροφή.
Τα πρότυπα γυρίζουν τις κινήσεις εγκαθίστανται με μια ανοικτή κατοικία και έναν ενιαίο μόνο άξονα σκουληκιών κλεψυδρών κλειδώματος. Μόλις επιστραφεί η εισαγωγή πηγής ισχύος σε ουδέτερο, ο άξονας σκουληκιών θα κλειδώσει το φορτίο στη θέση χωρίς απαίτηση οποιασδήποτε εξωτερικής φρενάροντας συσκευής.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (N.m) | TiltingTorque (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Ακρίβεια (βαθμός) | Ακρίβεια (°) | IP | Self-locking | Βάρος (κλ) |
| 3» | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | Ναι | 12kg |
| 5» | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | Ναι | 18kg |
| 7» | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | Ναι | 32kg |
| 8» | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | Ναι | 28kg |
| 9» | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | Ναι | 52kg |
| 12» | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | Ναι | 65kg |
| 14» | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | Ναι | 88 κλ |
| 17» | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | Ναι | 135 κλ |
| 21» | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | Ναι | 192 κλ |
| 25» | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | Ναι | 251 κλ |
Εφαρμογές
Χαρακτηριστικός γυρίστε τις εφαρμογές κίνησης περιλαμβάνει το ηλιακό INDοι ustry, γερανοί φορτηγών, οι ανελκυστήρες ατόμων, και ο εξοπλισμός χρησιμότητας, οι υδραυλικές συνδέσεις, ο εξοπλισμός εργαλείων πετρελαίου, οι θαλάσσιοι γερανοί, οι χειριστές ροδών, το digger s και οι αυτοκίνητοι ανελκυστήρες, αλλά γυρίζουν τις κινήσεις χρησιμοποιούνται σε πολλές άλλες εφαρμογές που απαιτούν την εκμετάλλευση φορτίων και την περιστροφική ικανότητα. Προσφέρουμε διαφορετικό γυρίζουμε τα πρότυπα κίνησης με τις διαφορετικές χωρητικότητες φορτίων στιγμής.
