Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE5 |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1R | Ροπή παραγωγής: | 0,8 kNm |
| Κράτημα της ροπής: | 6 kNm | Ροπή κλίσης: | 9,2 kNm |
| Αποδοτικότητα: | 40% | Temp εργασίας.: | -30℃~+120℃ |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

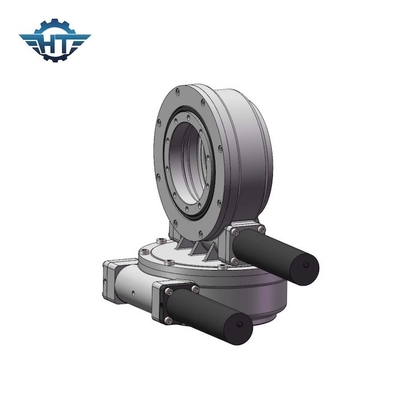

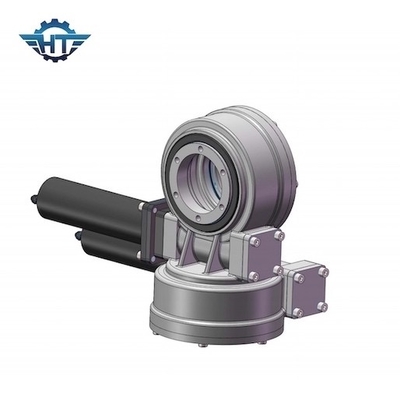

Εσωκλειόμενο στεγάζοντας γυρίζοντας Drive εργαλείων σκουληκιών 5 ίντσας για το ηλιακούς ακολουθώντας σύστημα και το δορυφόρο
Γυρίζοντας περιγραφή Drive εργαλείων σκουληκιών
Γυρίστε την κίνηση είναι ένα αναβαθμισμένο προϊόν γυρίζει τα ρουλεμάν, που αποτελείται συνήθως από το σκουλήκι, στροβιλο-τύπος γυρίζει τα ρουλεμάν, την κατοικία και τον πόρο δύναμης. Η στέγαση που χρησιμοποιούν τον υψηλής ποιότητας χυτοχάλυβα έχει πολύ έναν υψηλής αντοχής, χρήσεις 42CrMo εργαλείων σκουληκιών και η ιονική εναζώτωση πυράκτωσης, της η δύναμη αντοχής είναι υψηλότερη, σκληρότητα ισχυρότερη και ζωή υπηρεσιών μακρύτερη έναντι του εσωτερικού παραδοσιακού υλικού εναζώτωσης 50Mn αερίου, και άλλο εσωτερικό σκουλήκι φακέλων. Στην πραγματική διαδικασία λειτουργίας, η γυρίζοντας κίνηση, ως φέρον τμήμα μετάδοσης, πρέπει να αντέξει τη μεγάλη αξονική δύναμη, την ακτινωτή δύναμη και την ανατροπή της στιγμής. Προκειμένου να καλυφθούν οι απαιτήσεις της χρήσης, η ηλιακή θερμική γυρίζοντας κίνηση πρέπει να εξασφαλίσει την ικανοποιητικές δύναμη και την ακαμψία ενώ έχοντας την εξαιρετικά υψηλή γυρίζοντας ακρίβεια.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Παρατήρηση: Οι ανωτέρω διαστάσεις και οι παράμετροι μπορούν να ενημερωθούν ή να ρυθμιστούν, για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ να αναφερθούν στα σχέδια πωλήσεών μας.
Πλεονεκτήματα
1. Ισχυρή ανατρέποντας στιγμή βασισμένη να γυρίσει το δαχτυλίδι
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Μεγαλύτερο φορτίο κίνησης για τη χρησιμοποίηση της πολυ επαφής δοντιών
4. Καλύτερη στατική self-locking λειτουργία
