Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE7 |
|---|---|---|---|
| Τύπος: | Σκουλήκι και Wormwheel | Εξουσιοδότηση: | 3 έτη |
| Τεχνική υποστήριξη: | Ολόκληρη η ζωή | Εφαρμογή: | Σύστημα παρακολούθησης φωτοβολταϊκών |
| Αναλογία: | 57:1 | Χρόνος ζωής: | 30 έτη |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

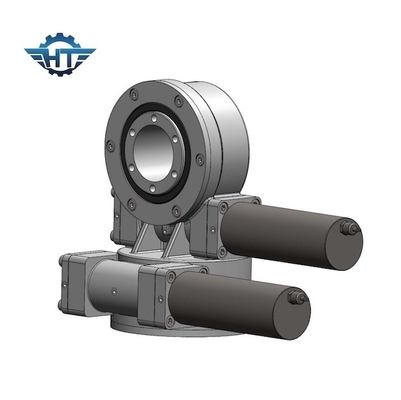

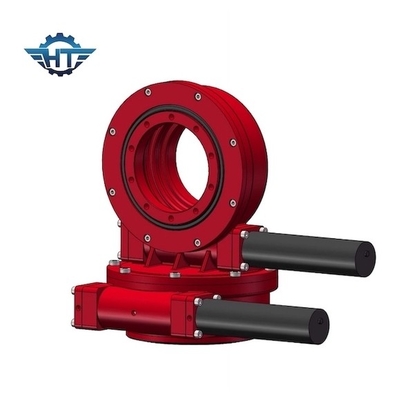

Ο υπαίθριος διπλός άξονας χρήσης IP66 γυρίζει το Drive για τις εγκαταστάσεις θερμικής παραγωγής ενέργειας και το ακολουθώντας σύστημα PV
Ο διπλός άξονας γυρίζει την περιγραφή Drive
Η γυρίζοντας κίνηση είναι ένα κιβώτιο ταχυτήτων που μπορεί ακίνδυνα να κρατήσει τα ακτινωτά και αξονικά φορτία, καθώς επίσης και να διαβιβάσει μια ροπή για την περιστροφή. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα, ή στους πολλαπλάσιους άξονες από κοινού. Οι γυρίζοντας κινήσεις γίνονται με την κατασκευή της συνοδόντωσης τροχών, των ρουλεμάν, των σφραγίδων, της κατοικίας, της μηχανής και άλλων βοηθητικών συστατικών και τη συγκέντρωση τους σε ένα τελειωμένο κιβώτιο ταχυτήτων. Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα μορφωματικά ρυμουλκά, γερανοί, εξοπλισμός αρπαγών ξυλείας, εναέρια λειτουργώντας πλατφόρμα, solartracking συστήματα αιολικής ενέργειας συστημάτων, η γυρίζοντας κίνηση κ.λπ. είναι κατάλληλη για τις περιοχές υψηλός-γεωγραφικού πλάτους και το eÜciency της ηλεκτρικής παραγωγής θα αυξηθεί άνω των 35%, τα οποία βελτιώνουν signiÚcantly το effciency του συστήματος παραγωγής ηλιακής ενέργειας.
Για το οριζόντιο ηλιακό ακολουθώντας σύστημα ενιαίος-άξονα, ο κύριος άξονας του ηλιακού πλαισίου θα ρυθμίσει τη γωνία για να ακολουθήσει ακριβώς τη γωνία απόκλισης. Αυτό το είδος να γυρίσει την κίνηση εφαρμόζεται μόνο για τη χαμηλή περιοχή γεωγραφικών πλατών.
Με την υιοθέτηση της γυρίζοντας συμπεριφοράς ως τμήμα πυρήνων του, να γυρίσει την κίνηση μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης ταυτόχρονα. Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα ηλιακά ακολουθώντας συστήματα.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Πώς να επιλέξει το κατάλληλο μέγεθος να γυρίσει τις κινήσεις;
Η επιλογή ενός κατάλληλου μεγέθους των γυρίζοντας κινήσεων προκειμένου να αποφύγει από όχι μόνο την έλλειψη απόδοσης ή το πλεόνασμα απόδοσης είναι παιχνίδι ένας σημαντικός ρόλος στην επίτευξη των οικονομικώς αποδοτικών λύσεων.
Παρακαλώ μας δώστε τις ακόλουθες πληροφορίες προκειμένου να επιλέξετε μια κατάλληλη γυρίζοντας κίνηση:
1. η εφαρμογή
2. η τόκα παραγωγής που απαιτείται. Εάν δεν έχετε μια σαφή ιδέα εκείνου του στοιχείου, μας πέστε ακριβώς το φορτίο, παραδείγματος χάριν, το βάρος των επιτροπών και των να τοποθετήσει υποστηριγμάτων στη γυρίζοντας κίνησή μας.
3. οι διαστάσεις φορτίων και ο μεγαλύτερος αέρας στην περιοχή σας στα προηγούμενα 10 έτη που χρησιμοποιούνται για να υπολογίσουν εάν η κίνηση συστήσαμε θα μπορούσαν να αντέξουν το φορτίο maxium όταν έρχεται ο μεγάλος αέρας.
4. η παραγωγή επιταχύνει εσείς απαίτησε όποιος θα μας βοηθήσει για να συστήσει τις κατάλληλες μηχανές για σας.
5. άλλα informations όπως η σπασμωδική κίνηση, η απαίτηση βαθμού IP κ.λπ.
Εφαρμογή
Το ηλιακό ακολουθώντας σύστημα διαιρείται σε οριζόντιο ηλιακό ακολουθώντας σύστημα ενιαίος-άξονα, γαρμένο ιχνηλάτη ενιαίος-άξονα και διπλό ηλιακό ακολουθώντας σύστημα άξονα.
Οι γυρίζοντας κινήσεις που χρησιμοποιούνται στα ηλιακά ακολουθώντας συστήματα είναι κυρίως ενιαίος άξονας (σειρά SE), διπλός άξονας (σειρά SDE) και κάθετος τύπος (σειρά του VE). Και τα πιό κοινά χρησιμοποιημένα πρότυπα είναι SE3, SE5, SE7, SE9 SDE3, SDE7, VE7, VE9.
