Λεπτομέρειες:
|
| Πρότυπο: | SE14 | Κράτημα της ροπής: | 54200 NM |
|---|---|---|---|
| Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | 6550 NM |
| Αξονικό φορτίο: | kN 680 | Ριζικό φορτίο: | 230 Kn |
| Πιστοποιητικό: | ISO9001, CE | Εφαρμογή: | ηλιακό σύστημα παρακολούθησης |
| Επισημαίνω: | hydraulic slew motor,solar tracker drive |
||

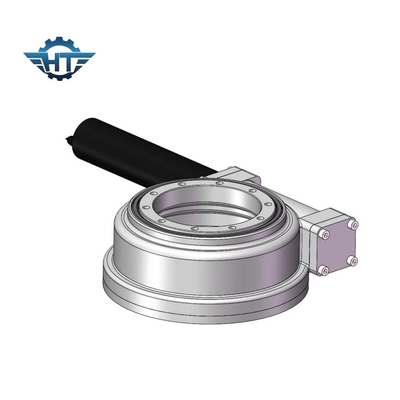

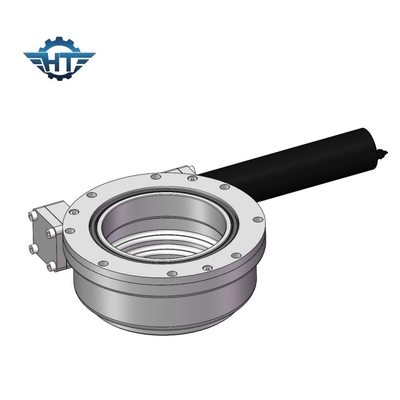

Το εργαλείο σκουληκιών σειράς SE γυρίζει το Drive με την υψηλή αποδοτικότητα για το ηλιακό ακολουθώντας σύστημα
Γυρίζοντας περιγραφή Drive SE
Η γυρίζοντας συμπεριφορά, γυρίζοντας ρουλεμάν δαχτυλιδιών δεδομένου ότι η τεχνολογία έχει βελτιωθεί, περισσότερες γυρίζοντας κινήσεις χρησιμοποιεί την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο
Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια. Η γυρίζοντας κίνηση χρησιμοποιεί την τυποποιημένη τεχνολογία σκουληκιών στην οποία το σκουλήκι στον οριζόντιο η αναλογία ταχύτητας του άξονα εξαρτάται από τη σχέση μεταξύ του αριθμού νημάτων στο σκουλήκι και του αριθμού δοντιών στο εργαλείο σκουληκιών ή το εργαλείο.
Απόδοση της σειράς SE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
| 5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
| 7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
| 9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
| 12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
| 17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
| 25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Εγκατάσταση του Slew Drive
1.Clean η τοποθετώντας δομή, π.χ. από τη συγκόλληση, το γαλβανισμό, τα υπολείμματα, το ρύπο, κ.λπ.
2.Lift γυρίστε την κίνηση με τα μπουλόνια ματιών.
3.The γυρίζουν την κίνηση θα τοποθετηθούν στον εκφορτωμένο όρο.
4.The μετά από τη διαδικασία θα ακολουθηθεί προκειμένου να αποφευχθούν οι αποκλίσεις μεταξύ των δυνάμεων σκλήρυνσης μπουλονιών.
5.Apply υγρό κλειδαριών νημάτων στα νήματα.
6.Lay υγρό κλειδαριών κοχλιοτομώ στο χάσμα κοχλιοτομώ που ζητά τα μέρη συναρμολογήσεων πλήρως.
7.Preload τα μπουλόνια σταυροειδώς. Δείτε το γενικό σχέδιο στο σκίτσο κατωτέρω για το πώς τα μπουλόνια παίρνουν τη ροπή σταυροειδώς στην ακολουθία. Έναρξη με είτε το εσωτερικό είτε εξωτερικό δαχτυλίδι. Κάνετε σταυροειδώς όλων των μπουλονιών σε 30% της σκλήρυνσης της ροπής. Κατόπιν επαναλάβετε σταυροειδώς τη ροπή σε 80% της σκλήρυνσης της ροπής. Τελικά σταυροειδώς ροπή σε 100% της ροπής σκλήρυνσης.
Υπάρχουν πολλές εφαρμογές όπου μια περιστροφική κίνηση μπορεί να χρησιμοποιηθεί, αρχικός επειδή είναι καλοταιριασμένο για τις εφαρμογές που απαιτούν το φορτίο για να διατηρήσουν τη δύναμη και την περιστροφική ροπή.
Οι χαρακτηριστικές εφαρμογές κίνησης ταλάντευσης περιλαμβάνουν, αλλά δεν περιορίζονται σε:
1.Solar ιχνηλάτης
2.Wind στρόβιλοι
ανελκυστήρας 3.Men's
4.Hydraulic μηχανήματα
5.Telehandler
6.Excavator
7.Lift
8.Crane
9.Drilling εξοπλισμός
10.Military εξοπλισμός
