Λεπτομέρειες:
|
| Αριθμό μοντέλου: | SE14 | Κράτημα της ροπής: | 54200 NM |
|---|---|---|---|
| Ροπή κλίσης: | 68000 NM | Ροπή παραγωγής: | 6550 NM |
| Στατικό αξονικό φορτίο: | kN 680 | Στατικό ριζικό φορτίο: | 230 Kn |
| Πρώτη ύλη: | 50Mn, 42CrMo | Βάρος: | 63 κλ |
| Επισημαίνω: | hydraulic slew motor,solar tracker drive |
||

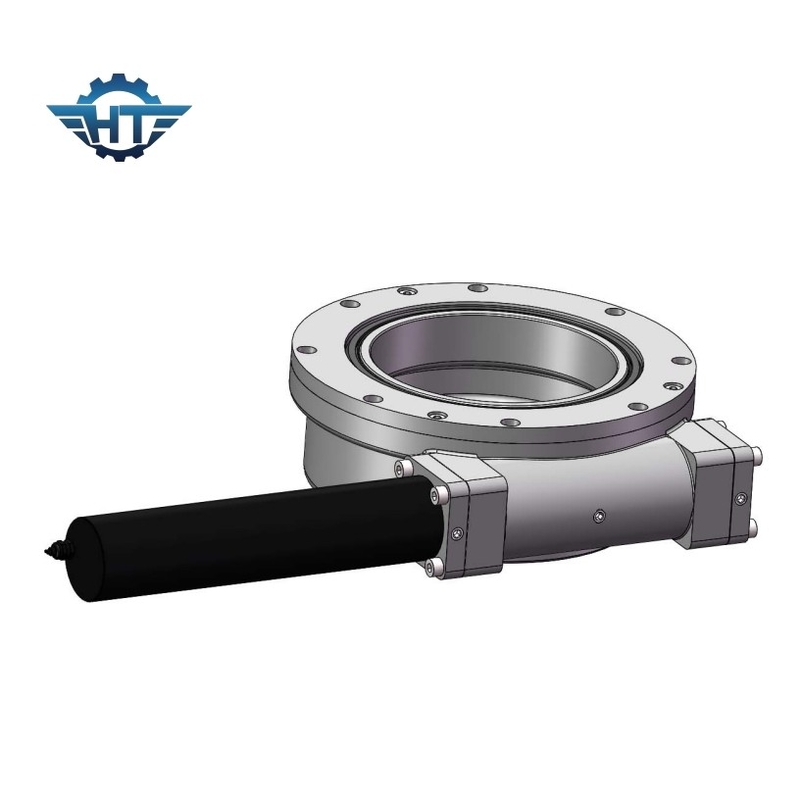

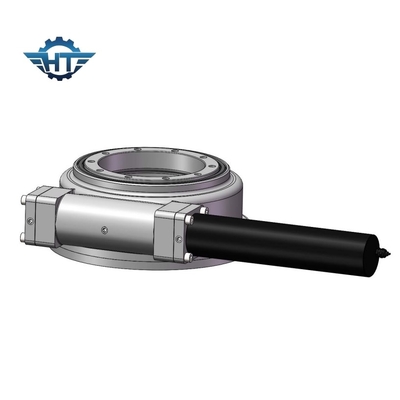

SE14A ηλιακός γυρίστε το κιβώτιο ταχυτήτων Drive με τη μηχανή για το ηλιακό ακολουθώντας σύστημα
SE14A γυρίστε την περιγραφή Drive
Πρότυπος κώδικας:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - Α - 31 - Μ - ΕΚΤΆΡΙΟ - 6B Ρ Γ - 2 - REV.A |
SE: SE-οριζόντιος γυρίστε την κίνηση, η VE-κατακόρυφος γυρίζει την κίνηση
Ο sde-διπλός άξονας γυρίζει την κίνηση
2- Το μέγεθος προϊόντων, eg.3», 5», 7», 9», 12», 14», 17», 21», 25», 3» γυρίζει την κίνηση, αναλογία μείωσης: 31. , 5» γυρίζουν την κίνηση, αναλογία μείωσης: 37. , 7» γυρίζουν την κίνηση, αναλογία μείωσης: 57, 9» γυρίζουν την κίνηση, αναλογία μείωσης: 61, 12» γυρίζουν την κίνηση, αναλογία μείωσης: 78, 14» γυρίζουν την κίνηση, αναλογία μείωσης: 85, 17» γυρίζουν την κίνηση, αναλογία μείωσης: 102, 21» γυρίζουν την κίνηση, αναλογία μείωσης: 125, 25» γυρίζουν την κίνηση, αναλογία μείωσης: 150.
3- Α: Επίπεδο εφαρμοσμένης μηχανικής, Α, Β, Γ, κ.λπ…
4- XXX: Η αναλογία μείωσης.
5- Μ: Μ-μετρικά να τοποθετήσει νήματα, τρύπα κανένας-βιδών από τη βρετανική μέτρηση. Μ
6- HX: ΕΚΤΑΡΙΟ που αποσβήνει, HC-καμία απόσβεση, HD-Austempered όλκιμος σίδηρος, HQ QPQ, HN-εναζώτωση
7- 25M: Β-6B εισαγωγή αυλακώνω, εισαγωγή τρυπών 12M-φ12, εισαγωγή τρυπών 25M-φ25, υδραυλική εισαγωγή μηχανών 160-160CC, εισαγωγή μηχανών εργαλείων 24-24V, εισαγωγή μηχανών εργαλείων 220-220V, εισαγωγή μηχανών εργαλείων 380-380V
8-ρ: Ρ-σωστή πλευρά, θέση μηχανών. Λ αριστερή πλευρά, θέση μηχανών.
9-γ: Γ-καλυμμένο τέλος. Κωδικοποιητής ε-ανεφοδιασμού. Α - μακριά, υδραυλικές θέση λιμένων & κατεύθυνση. Ι - μέσα, υδραυλικές θέση λιμένων & κατεύθυνση. Το u επάνω, υδραυλικές θέση λιμένων & κατεύθυνση. Δ - κάτω, υδραυλικές θέση λιμένων & κατεύθυνση.
10- 2: Αριθμός κανένας-σκουληκιών κενός-ενιαίος, 2-διπλός
11-REV.A: Αριθμός Α έκδοσης επειδή Γ κ.λπ….
Ειδοποίηση: Θα προσθέσουμε τον κώδικα πελατών όταν έχουν οι πελάτες την ειδική απαίτηση.
Οι παράμετροι απόδοσης του προτύπου SE γυρίζουν το Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
| 5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
| 7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
| 9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
| 12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
| 17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
| 25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Μεταφορά, χειρισμός & αποθήκευση
Η μεταφορά μόνο στην οριζόντια θέση, επιδράσεις πρέπει να αποφευχθεί.
Η εργασία ένδυσης φορά γάντια και είναι προσεκτική κατά τη χειρισμό γυρίζει την κίνηση.
Χρησιμοποιήστε τις τρύπες των δαχτυλιδιών γυρίζει τις κινήσεις για να καθορίσει τα μπουλόνια για το χρηματοκιβώτιο που ανυψώνει, που χειρίζεται και τοποθέτηση.
Το κατάστημα μόνο σε μια οριζόντια θέση και στα κλειστά δωμάτια, το κρατά μακρυά από να πάρει υγρό, η προστασία διάβρωσης επιφάνειας των εκτεθειμένων επιφανειών ζευγαρώματος διαρκεί περίπου 1 μήνα στην κλειστή συσκευασία. Η πιό μακροχρόνια αποθήκευση περιόδου απαιτεί τα ειδικά προστατευτικά μέτρα.
Η μεταφορά που ανοίγεται τα δαχτυλίδια γυρίζει
Το κατάλληλο ανυψωτικό εργαλείο χρήσης δεν μεταφέρει ποτέ το προϊόν κάθετα
Ανοιγμένος γυρίστε τις κινήσεις μπορεί να μεταφερθεί με το ανυψωτικό εργαλείο υπό τους ακόλουθους όρους:
