Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | SDE21" |
|---|---|---|---|
| Κράτημα της ροπής: | 89 kNm | Ροπή κλίσης: | 65 kNm |
| Αποδοτικότητα: | 40% | Αξονικό φορτίο: | 337 kN |
| Ακτινικό Φορτίο: | 640 kN | Χρώμα: | με βάση τον κώδικα Ral |
| Επισημαίνω: | slewing ring drive,small slew drive |
||

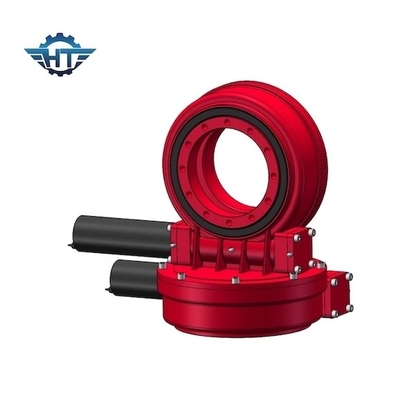

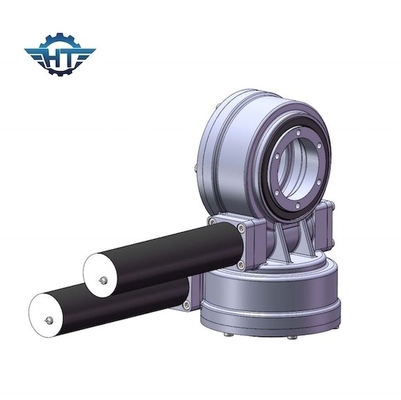

Χαμηλού θορύβου SDE γυρίζει το κιβώτιο ταχυτήτων Drive με την υψηλή ροπή εκμετάλλευσης για το διπλό ηλιακό ακολουθώντας σύστημα άξονα
Χαμηλού θορύβου SDE γυρίζει την περιγραφή Drive
Ο διπλός ηλιακός ιχνηλάτης άξονα περιλαμβάνει μια κινούμενη πλατφόρμα, μια σταθερή πλατφόρμα, μια τμηματική αλυσίδα, μια παράλληλη αλυσίδα και μια οδηγώντας συσκευή όπως η διπλή γυρίζοντας κίνηση ιχνηλατών άξονα ηλιακή. Η κινούμενη πλατφόρμα υποστηρίζεται από την τμηματική αλυσίδα και οδηγείται από την παράλληλη αλυσίδα, διαμορφώνοντας έναν παράλληλο ακολουθώντας μηχανισμό. γυρίστε την κίνηση γιατί ο διπλός ηλιακός ιχνηλάτης άξονα διαμορφώνεται για να οδηγήσει την παράλληλη αλυσίδα στην κίνηση ώστε να οδηγηθεί η κινούμενη πλατφόρμα για να περιστραφεί γύρω από τους κάθετους και οριζόντιους άξονες. Η διπλή γυρίζοντας κίνηση ιχνηλατών άξονα ηλιακή της παρούσας κοινοποίησης έχει έναν μεγαλύτερο χώρο εργασίας, μια καλύτερη απόδοση καταδίωξης και τα πλεονεκτήματα της μεγάλης ακαμψίας, της μικρής κατανάλωσης ενέργειας, της μικρής οδηγώντας ροπής και της χαμηλής αδράνειας, κ.λπ.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
