Λεπτομέρειες:
|
| Πρότυπο: | SDE7" | Αναλογία εργαλείων: | 57:1 |
|---|---|---|---|
| Εκτιμημένη ροπή παραγωγής: | 2000 NM | Κράτημα της ροπής: | 13500 Nm |
| Ροπή κλίσης: | 7500 NM | Αποδοτικότητα: | 40% |
| Αξονικό φορτίο: | 34 kN | Ακτινωτό φορτίο: | 58 kN |
| Επισημαίνω: | hydraulic slew motor,slewing gear |
||

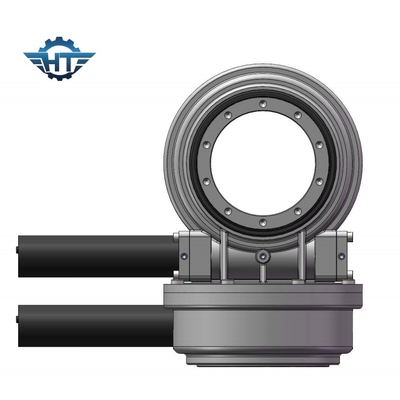

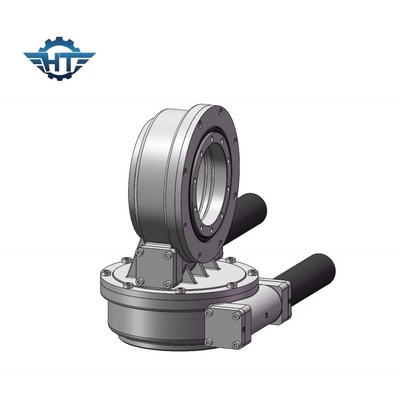

Ο διπλός άξονας SDE ηλιακός γυρίζει το Drive με τους πλανητικούς μειωτές, μακρά ζωή για τους ηλιακούς ιχνηλάτες
Διπλή περιγραφή Drive άξονα γυρίζοντας
SDE7 ο διπλός άξονας 7 ίντσας γυρίζει την κίνηση είναι τέλειος για τις καταστάσεις που διαδρομή ανάγκης προς τον ήλιο όλη την ώρα από την ανατολή στο ηλιοβασίλεμα. Μπορεί να αυξήσει την ικανότητα ενεργειακής παραγωγής. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τους διπλούς ηλιακούς ιχνηλάτες άξονα, μπορεί επίσης ισχύων στα πιάτα δορυφόρων και ραντάρ, μηχανές που χρειάζονται την κίνηση 360 βαθμών και στις δύο κατευθύνσεις.
Το πρότυπο SDE γυρίζει την τεχνική απόδοση Datas Drive
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
| 5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
| 7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
| 9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
| 12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
| 14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
| 17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
| 21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
| 25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
Ο τύπος γυρίζει το ηλιακό ακολουθώντας σύστημα Drive
1) Βέλτιστη κλίση σταθερή
Στα χαμηλά γεωγραφικά πλάτη, η αύξηση στην παραγωγή ηλεκτρικής ενέργειας οφείλεται ελάχιστος στη χαμηλότερη βέλτιστη κλίση (όπως σε 8°, σχεδόν καμία αύξηση) Στα υψηλά γεωγραφικά πλάτη, η βέλτιστη κλίση είναι μεγάλη και το ποσό ηλεκτρικής ενέργειας που παράγεται είναι σημαντικά υψηλότερο (παραδείγματος χάριν, από για 25% σε 50°)
2) Επίπεδος ενιαίος άξονας
Ακολουθεί την αλλαγή της συναφούς γωνίας μέσα σε μια ημέρα από τον ήλιο, και ο ρυθμός αύξησης του στην παραγωγή ηλεκτρικής ενέργειας στα χαμηλά γεωγραφικά πλάτη είναι σημαντικά καλύτερος από αυτός των υψηλών γεωγραφικών πλατών. Γενικά θεωρείται ότι η επίπεδη ενιαία καταδίωξη άξονα είναι καταλληλότερη για τη χρήση των γεωγραφικών πλατών λιγότερο από 30 °.
3) Πλάγιος ενιαίος άξονας
Είναι καταλληλότερο για τα υψηλά γεωγραφικά πλάτη.
4) διπλή καταδίωξη άξονα
Αυτή η προσέγγιση είναι σαφώς η υψηλότερη στην αύξηση στην παραγωγή ηλεκτρικής ενέργειας λόγω της καταδίωξης των αλλαγών στη συναφή γωνία του ήλιου μέσα σε μια ημέρα και μέσα σε ένα έτος.
5) Σταθερός διευθετήσιμος
Αυτός ο τύπος είναι βασισμένος στην αλλαγή της γωνίας της πρόσπτωσης μέσα σε ένα έτος από τον ήλιο για να ρυθμίσει την κλίση του υποστηρίγματος, επιτυγχάνοντας κατά συνέπεια μια αύξηση στην ηλεκτρική παραγωγή
Η πιό θεμελιώδης διαφορά μεταξύ των διαφορετικών τοποθετώντας μεθόδων είναι η διαφορά στην ηλεκτρική παραγωγή που φέρνουν. Φυσικά, θα υπάρξουν διαφορές στην αρχική επένδυση και τα λειτουργικά κόστη συντήρησης.
Οι πλανητικοί μειωτές είναι ιδανικοί για τις εφαρμογές που απαιτούν την υψηλή ροπή σε μια μικρή συσκευασία και έναν άξονα παραγωγής με την ομοαξονική ευθυγράμμιση
Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
