Λεπτομέρειες:
|
| Υλικό: | QT | Πρότυπο: | ενιαίος άξονας 5 ίντσες |
|---|---|---|---|
| Αναλογία εργαλείων: | 37:1 | Εκτιμημένη ροπή παραγωγής: | 962 NM |
| Κράτημα της ροπής: | kNm 30 | Ροπή κλίσης: | 6 kNm |
| Αποδοτικότητα: | 40% | Temp εργασίας.: | -30℃~+80℃ |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

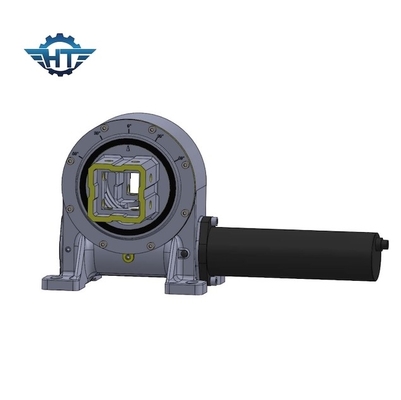

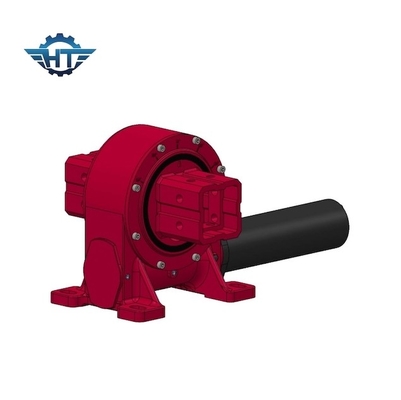

Εσωκλειόμενο γυρίζοντας Drive εργαλείων σκουληκιών VE5 για το ενιαίο ακολουθώντας σύστημα ήλιων ΠΣΤ άξονα
Γυρίζοντας Drive Descripiton εργαλείων σκουληκιών
Η γυρίζοντας κίνηση του Hangtuo αποτελείται από την κατοικία, γυρίζοντας συμπεριφορά, σφράγιση, που τυλίγει το σκουλήκι με μερικά ολοκληρωμένα ανταλλακτικά. Μπορούμε επίσης να παραγάγουμε την ηλεκτρονική μηχανή και την υδραυλική μηχανή που χρησιμοποιούνται για να γυρίσουμε τις κινήσεις, οι οποίες μπορούν κινήσεις για τη δεξιόστροφη κατεύθυνση και την αντίθετη δεξιόστροφη περιστροφή κατεύθυνσης.
Πρότυπο: VE5
Θέση προέλευσης: Changzhou, Κίνα
Εμπορικό σήμα: HT
Τύπος: Εσωκλειόμενος
Υλικό: QT
Ροπή παραγωγής: 962 N.m
Ροπή στιγμής κλίσης: 6000 N.m
Κράτημα της ροπής: 30 kN.m
Στατική αξονική εκτίμηση: 16 KN
Στατική ακτινωτή εκτίμηση: 27 KN
Αναλογία εργαλείων: 37:1
Αποδοτικότητα: 40%
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Πλεονεκτήματα
1. Ισχυρή ανατρέποντας στιγμή βασισμένη να γυρίσει το δαχτυλίδι
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Μεγαλύτερο φορτίο κίνησης για τη χρησιμοποίηση της πολυ επαφής δοντιών
4. Καλύτερη στατική self-locking λειτουργία
