Λεπτομέρειες:
|
| Υλικό: | QT | Αριθμό μοντέλου: | SDE21" |
|---|---|---|---|
| Τύπος: | Σκουλήκι και Wormwheel | Χρόνος ζωής: | 30 έτη |
| COem: | Διαθέσιμος | Εφαρμογή: | Ηλιακό ακολουθώντας σύστημα |
| Αναλογία: | 125:1 | Κλειστό περίβλημα: | Ναι |
| Επισημαίνω: | slewing ring drive,worm drive motor |
||

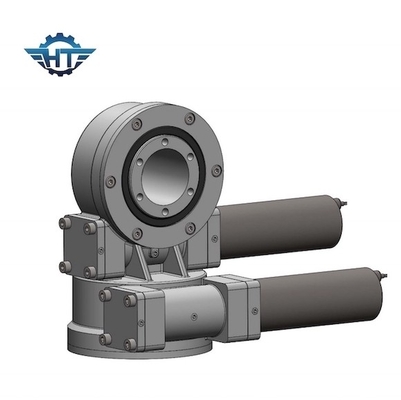

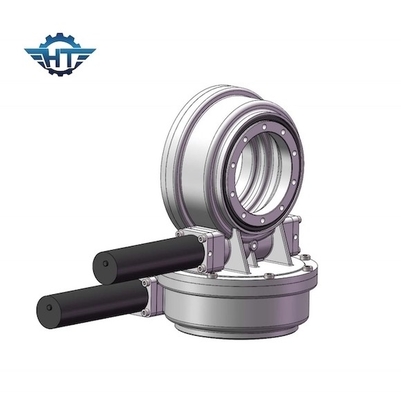

Ο ελικοειδής εσωκλειόμενος εργαλείο διπλός άξονας κατοικίας γυρίζει το Drive πρότυπο SDE21 με τη μηχανή εναλλασσόμενου ρεύματος 380 για τον ηλιακό ιχνηλάτη
Ο εσωκλειόμενος διπλός άξονας στέγασης γυρίζει την περιγραφή Drive
Γυρίστε κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία σκουληκιών κλεψυδρών κινήσεων τη χρήση για να δώσετε τη μέγιστη υποστήριξη ελέγχου και μετακίνησης. Τα εργαλεία σκουληκιών μας δεσμεύουν 5 έως 11 δόντια στη γραμμή πισσών του εργαλείου δαχτυλιδιών από τη βίδα κλεψυδρών, η οποία είναι υψηλότερη δέσμευση δοντιών από τα τυποποιημένα σκουλήκια, που δίνουν στο κιβώτιο ταχυτήτων τη μεγαλύτερες σταθερότητα και τη δύναμη. Μάθετε περισσότερων για την τεχνολογία κλεψυδρών.
Η πιό κοινή γυρίζοντας εφαρμογή κίνησης για τους ηλιακούς ιχνηλάτες διπλός-άξονα διπλός-άξονα γυρίζοντας drivesare, όπως τα ηλιόστατα και το συγκεντρωμένο photovoltaics (CPV), και πιάτα δορυφόρων ή ραντάρ. Άλλες εφαρμογές περιλαμβάνουν τους αυτοκίνητους ανελκυστήρες, ρομποτικά positioners βραχιόνων, και το σκηνικό εξοπλισμό.
Positioner διπλός-άξονα SDE προδιαγραφές
Οι γυρίζοντας κινήσεις διπλός-άξονα SDE βεβαιώνονται για μια ζωή τομέων 30-έτους του ακριβούς τρισδιάστατου προσδιορισμού θέσης. Οι κινήσεις SDE δημιουργούν μια αποδοτική και αξιόπιστη λύση σε μια ενιαία κίνηση. Είμαστε κατάλληλοι τα όλες συστατικά και τις πρώτες ύλες μας χρησιμοποιώντας τα πρότυπα που καθορίζονται από το ISO 9001, πιστοποιήσεις CE για να μεγιστοποιήσουν τη ζωή τομέων.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογές
Το αζιμούθιο & η ανύψωση που συνδυάζονται και εσωκλειόμενος σχεδιασμός μπορούν να βελτιώσουν την αποδοτικότητα ακρίβειας καταδίωξης και ηλεκτρικής παραγωγής.
