Λεπτομέρειες:
|
| Υλικό: | 50Mn, 42CrMo | Πρότυπο: | SDE7" |
|---|---|---|---|
| Αναλογία εργαλείων: | 57:1 | Εκτιμημένη ροπή παραγωγής: | 2000 NM |
| Κράτημα της ροπής: | 13500 Nm | Ροπή κλίσης: | 13200 Nm |
| Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
| Επισημαίνω: | slew drive motor,slewing ring gear |
||

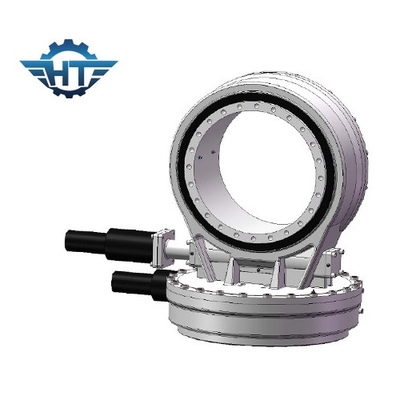

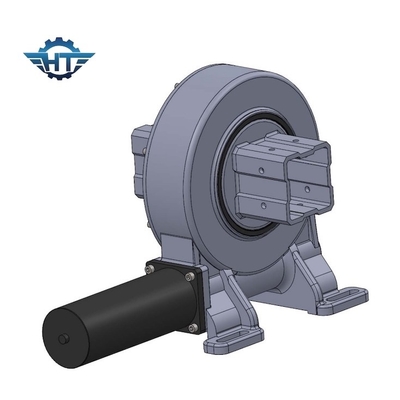

Η επαφή πολυ-δοντιών ηλιακή γυρίζει το κιβώτιο ταχυτήτων Drive για τον εξοπλισμό καταδίωξης & ακρίβειας PV
Ηλιακός γυρίστε την περιγραφή κιβωτίων ταχυτήτων Drive
Τα προϊόντα μας που κυμαίνονται από 200mm ως 5000mm, που υποβάλλουν αίτηση κυρίως για να ανοίξουν τους γερανούς εξοπλισμού, λιμανιών και ναυπηγείων, εξοπλισμός κατασκευής, κινητοί γερανοί, παράκτια τεχνολογία, γερανοί πύργων, machinsolar ενεργειακές εγκαταστάσεις στροφής, στέλνουν τους γερανούς γεφυρών, τους γερανούς σιδηροδρόμων, τους ανελκυστήρες ατόμων, τους ανεμοστροβίλους, και περισσότεροι. Η δυνατότητά μας να βελτιστοποιήσουμε το φέρον σχέδιο για τις συγκεκριμένες ανάγκες σας είναι ασύγκριτη και θα κάνουμε το καλύτερό μας για να σας παρέχουμε.
Η γυρίζοντας κίνηση είναι ένας νέος τύπος να γυρίσει το προϊόν, αποκαλούμενος συνήθως γυρίζοντας δαχτυλίδι, το οποίο αποτελείται συνήθως από το σκουλήκι, το γυρίζοντας δαχτυλίδι, την κατοικία, τη μηχανή και άλλα συστατικά. Δεδομένου ότι τα τμήματα πυρήνων γυρίζουν τα ρουλεμάν, μπορούν ταυτόχρονα να αντισταθούν τις αξονικές δυνάμεις, τις ακτινωτές δυνάμεις, και την ανατροπή των στιγμών. Έναντι των παραδοσιακών περιστροφικών προϊόντων, η νέα περιστροφική κίνηση έχει τα χαρακτηριστικά γνωρίσματα της εύκολης εγκατάστασης, της εύκολης συντήρησης και του υψηλότερου βαθμού IP.
Χαρακτηριστικά γνωρίσματα
1. Υψηλή backholding ροπή για να βελτιώσει την ασφάλεια του ηλιακού συστήματος καταδίωξης
2. Τυλίγοντας την κίνηση σκουληκιών μέσα
3. Πολυ επαφή δοντιών για να εξασφαλίσει υψηλό φορτίο
4. Self-locking λειτουργία
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
|
Πρότυπο |
Αναλογία |
Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (N.m) |
Κράτημα της ροπής (N.m) |
Αξονικό φορτίο (kN) |
Ακτινωτό φορτίο (kN) |
Αποδοτικότητα |
Ακρίβεια (°) |
Self-locking |
Βάρος (κλ) |
|
3» |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Ναι |
25 |
|
5» |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Ναι |
34 |
|
7» |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Ναι |
56 |
|
9» |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Ναι |
92 |
|
12» |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Ναι |
160 |
|
14» |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Ναι |
224 |
|
17» |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Ναι |
320 |
|
21» |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Ναι |
492 |
|
25» |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Ναι |
705 |
Applicatons
Η γυρίζοντας κίνηση χρησιμοποιείται ευρέως στο PV, CPV, τα ηλιακές ακολουθώντας συστήματα STP και τις εφαρμογές κατασκευής συμπεριλαμβανομένων των γερανών φορτηγών, manlifts, των περιστροφικών πλακών, των μηχανημάτων λιμένων, των μορφωματικών οχημάτων, των μικρών συστημάτων αιολικής ενέργειας και των δορυφορικών επικοινωνιών.
