Λεπτομέρειες:
|
| Πρότυπο: | 3 ΙΝΤΣΑ | Αναλογία εργαλείων: | 31:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Τύπος: | οριζόντια σειρά |
| Εφαρμογή: | ηλιακό σύστημα παρακολούθησης | Υπηρεσία cOem: | διαθέσιμος |
| Θέση προέλευσης: | Changzhou, Κίνα | Οδηγός: | 24V μηχανή εργαλείων |
| Επισημαίνω: | hydraulic slew motor,solar tracker drive |
||

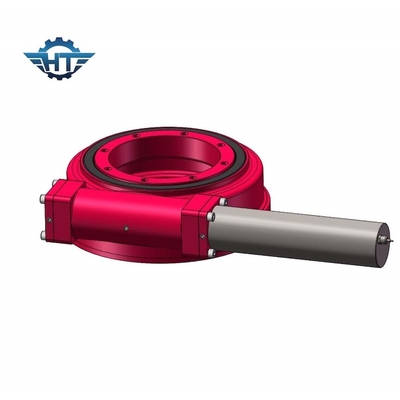

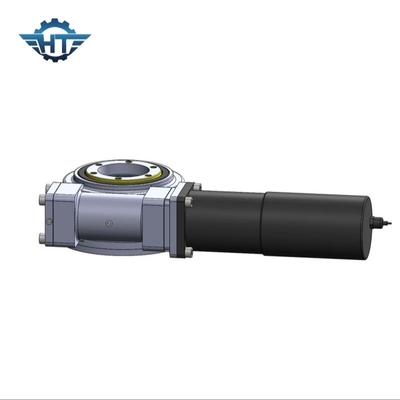

Η υψηλή ροπή SE5 ηλιακή γυρίζει το CE Drive επικυρωμένο Self-Locking για το ηλιακό ακολουθώντας σύστημα
SE5 ηλιακός γυρίστε την περιγραφή Drive
Γυρίστε το σύστημα κίνησης σκουληκιών είναι μια συμπαγώς κατασκευασμένη μονάδα που αποτελείται από ένα γυρίζοντας δαχτυλίδι, ένα σπίτι, μια βάση και ένα σκουλήκι. Αυτή η μονάδα φέρνει τα πλεονεκτήματα ενός γυρίζοντας δαχτυλιδιού και ενός σκουληκιού σε μια μονάδα.
Είναι κατάλληλο για τις εφαρμογές που απαιτούν την αργή περιστροφή με έναν συνεχή ή μια μετακίνηση ικανό τα συνδυασμένα φορτία. Το προϊόν είναι με τις τυποποιημένες διαστάσεις για την ένωση μιας ηλεκτρικής ή υδραυλικής μηχανής καθώς επίσης και την ένωση ολόκληρου ενός συστήματος με τον εξοπλισμό.
Λόγω της πυκνότητας, της υψηλής ακαμψίας του και άλλων αναφερθε'ντων πλεονεκτημάτων, ένα σύστημα κίνησης σκουληκιών χρησιμοποιείται στους διάφορους εξοπλισμούς όπως οι κινητές πλατφόρμες συνελεύσεων, δορυφορικό σύστημα, υδραυλικοί γερανοί φόρτωσης στα οχήματα μεταφορών, μικροί θαλάσσιοι γερανοί, με δυνατότητα επέκτασης περιστρεφόμενες σκάλες, στις μονάδες ροδών των μεγάλων θαλασσίων πυών μεταφορέων.
Τεχνικά στοιχεία των πρότυπων γυρίζοντας Drive SE
| Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
| 1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
| 3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
| 5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
| 7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
| 9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
| 12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
| 14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
| 17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
| 21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
| 25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Πλεονεκτήματα
1. Περιστροφή 360 βαθμοί
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
