Λεπτομέρειες:
|
| Σχήμα: | 7 ίντσες | Αναλογία τροχιάς: | 57:1 |
|---|---|---|---|
| Αποτελεσματικότητα: | 40% | Τύπος: | Δύο άξονες |
| Εφαρμογή: | Ηλιακό ιχνηλατητή | Υπηρεσία OEM: | Διαθέσιμο |
| Τοποθεσία καταγωγής: | Τσανγκτσόου, Κίνα | Οδηγός: | 24V συνεχής |
| Επισημαίνω: | solar tracker drive,slewing gear |
||

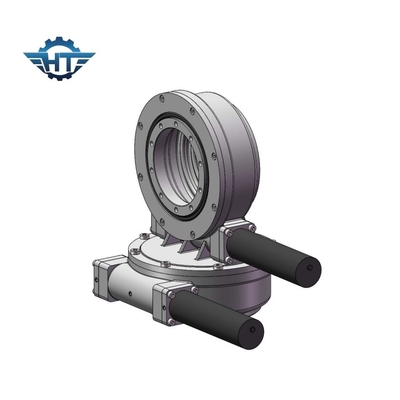

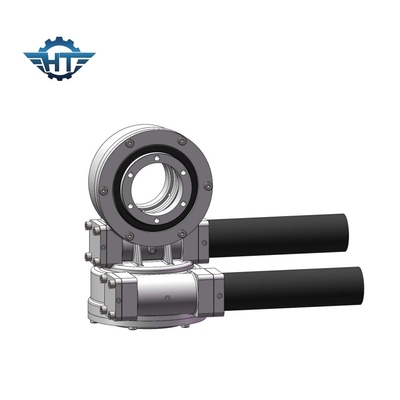

Sde7 Διπλή τροχιά σκουληκιού Ηλιακή τροχιά με κινητήρα τροχιάς πλανητικών 24 Vdc για ιχνηλάτες
Δρόμος με ηλιακό ρεύμαΠεριγραφή
Η τροχιά περιστροφής είναι ένα κιβώτιο ταχυτήτων που μπορεί να κρατήσει με ασφάλεια ακτινοειδή και αξιακά φορτία, καθώς και να μεταφέρει ροπή για περιστροφή.Οι κινητήρες στροφής κατασκευάζονται από την κατασκευή τροχών, ρυμουλκούμενα, σφραγίδες, στερέωμα, κινητήρα και άλλα βοηθητικά εξαρτήματα και συναρμολόγησή τους σε ένα ενιαίο κιβώτιο ταχυτήτων.
Η οδήγηση με σλίβινγκ χρησιμοποιείται ευρέως σε ενοποιημένα ρυμουλκούμενα, γερανό, εξοπλισμό συσσωρεύσεως ξύλου, εναέρια πλατφόρμα εργασίας, συστήματα ηλιακής παρακολούθησης, συστήματα αιολικής ενέργειας κλπ.
Η κινητήρα στροφής είναι κατάλληλη για περιοχές υψηλών γεωγραφικών γεωγραφικών πλάτων και η αποτελεσματικότητα της παραγωγής ενέργειας θα αυξηθεί πάνω από 35%, γεγονός που βελτιώνει σημαντικά την αποτελεσματικότητα του συστήματος παραγωγής ηλιακής ενέργειας.
Για οριζόντιο σύστημα παρακολούθησης ηλιακής ενέργειας με έναν άξονα, ο κύριος άξονας του ηλιακού πάνελ θα ρυθμίζει τη γωνία για να παρακολουθεί με ακρίβεια τη γωνία κλίσης.Αυτό το είδος της τροχιάς περιστροφής εφαρμόζεται μόνο για χαμηλά πλάτη περιοχή.
Με την υιοθέτηση ρουλεμάν ως βασικό συστατικό της, η κίνηση ρουλεμάν μπορεί να αντέξει την αξιωτική δύναμη, την ακτινική δύναμη και τη στιγμή κλίσης ταυτόχρονα.
Το σύστημα ηλιακής παρακολούθησης χωρίζεται σε οριζόντιο σύστημα ηλιακής παρακολούθησης ενός άξονα, κλίση ενός άξονα και σύστημα ηλιακής παρακολούθησης διπλού άξονα.
Οι κινητήρες στροφής που χρησιμοποιούνται στα ηλιακά συστήματα παρακολούθησης είναι κυρίως μονοάξονων (σειρά SE), διπλού άξονα (σειρά SDE) και κατακόρυφου τύπου (σειρά VE).,Επικαιροποιημένα συστήματα
Πώς να επιλέξετε το σωστό μέγεθος των τροχών στροφής;
Η επιλογή ενός κατάλληλου μεγέθους των τροχών στροφής, προκειμένου να αποφευχθεί όχι μόνο η έλλειψη απόδοσης ή το πλεόνασμα απόδοσης, παίζει σημαντικό ρόλο στην επίτευξη οικονομικά αποδοτικών λύσεων.
Παρακαλείστε να μας δώσετε τις ακόλουθες πληροφορίες για να επιλέξετε μια κατάλληλη κίνηση περιστροφής:
1. την αίτηση
2Αν δεν έχετε μια σαφή ιδέα για αυτά τα δεδομένα, πείτε μας μόνο το φορτίο, για παράδειγμα, το βάρος των πάνελ και των στερεών τοποθέτησης στην τροχιά μας.
3. τις διαστάσεις φορτίου και τον μεγαλύτερο άνεμο στην περιοχή σας τα τελευταία 10 χρόνια που χρησιμοποιούνται για να υπολογιστεί αν η κίνηση που προτείνουμε θα μπορούσε να αντέξει το μέγιστο φορτίο όταν έρχεται ο μεγάλος άνεμος.
4. την απαιτούμενη ταχύτητα εξόδου που θα μας βοηθήσει να σας προτείνουμε τους κατάλληλους κινητήρες.
5. άλλες πληροφορίες όπως αντίδραση, ζήτηση βαθμού IP κλπ.
Τεχνικά δεδομένα SΟδηγεί το Σλέου.
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου ((N.m)) | Δρόμος κλίσης ((N.m) | Δρόμος διατήρησης (Σ.Μ.) | Αξιακό φορτίο ((kN) | Ραδιακό φορτίο ((kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
