Λεπτομέρειες:
|
| Πρότυπο: | υψηλή ακρίβεια 3 ίντσες | Αναλογία εργαλείων: | 31:1 |
|---|---|---|---|
| Αποδοτικότητα: | 40% | Ακρίβεια: | 0,05 βαθμοί |
| ΜΗΧΑΝΗ: | Ηλεκτρικός, nema, σερβο μηχανές | εγκαταστήστε τη μέθοδο: | Κατακόρυφος εγκατεστημένη |
| Εφαρμογή: | Συγκεντρωμένοι παραβολικοί ανακλαστήρες | Χρώμα: | όπως ζητείται |
| Επισημαίνω: | Ο παραβολικός ανακλαστήρας ηλεκτρικός γυρίζει το Drive,0.05 degree Electric Slew Drive,05 βαθμός ηλεκτρικός γυρίστε το Drive |
||

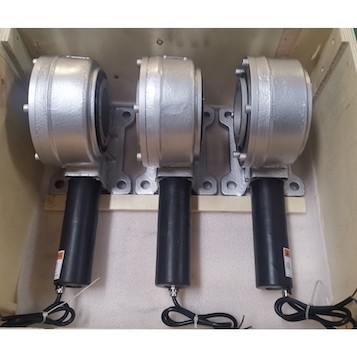

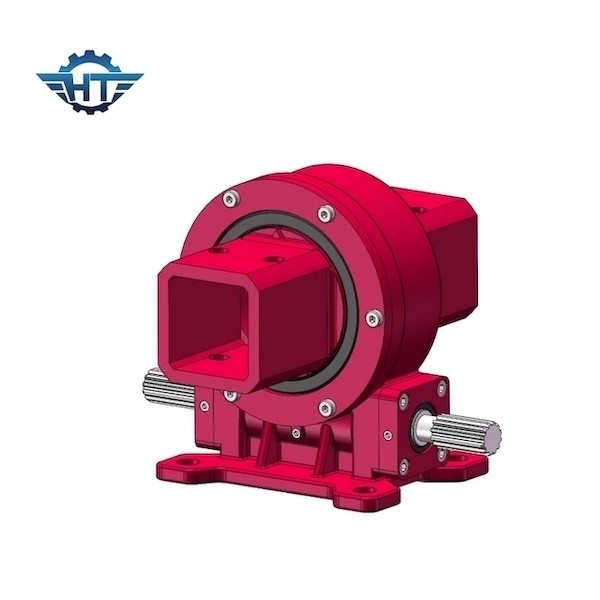

Υψηλή ακρίβεια 3 ίντσες ηλιακού γυρίζοντας Drive για τους συγκεντρωμένους παραβολικούς ανακλαστήρες
Γυρίζοντας περιγραφή Drive υψηλής ακρίβειας
Η κάθετη γυρίζοντας κίνηση 5 ίντσας με τη υψηλή ακρίβεια θα μπορούσε να εφαρμοστεί στις παραβολικές εγκαταστάσεις παραγωγής ενέργειας γουρνών (PTPP). Είναι ένα είδος αναπτυγμένου θερμικού σταθμού παραγωγής ηλεκτρικού ρεύματος που μπορεί να παραγάγει την ηλεκτρική ενέργεια με τη συλλογή της θερμότητας του ήλιου στο υψηλής θερμοκρασίας ρευστό.
Ο παραβολικός μέσω των εγκαταστάσεων παραγωγής ενέργειας αποτελείται από: παραβολικοί ανακλαστήρες (καθρέφτες), σωλήνας δεκτών, δομή υποστήριξης μετάλλων, ακολουθώντας σύστημα που περιλαμβάνει τις γυρίζοντας κινήσεις, τους αισθητήρες, και τους ελέγχους. Οι γυρίζοντας κινήσεις είναι το μέρος πυρήνων της ακολουθώντας μονάδας.
VE5 παράμετροι απόδοσης
| Πρότυπο: | κάθετη γυρίζοντας κίνηση 5 ίντσας |
| Εκτιμημένη ροπή παραγωγής: | 962 NM |
| Ροπή κλίσης: | 5000 NM |
| Αξονικό φορτίο: | kN 16 |
| Ακτινωτό φορτίο: | kN 27 |
| Κράτημα της ροπής: | kNm 30 |
| Αποδοτικότητα: | 40% |
| Ακρίβεια: | 0,15 ° |
| Self-locking: | Ναι |
| Βάρος: | 18 κλ |
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
Σύστημα Fresnel CSP
Το φωτοθερμικό σύστημα Fresnel είναι μέσω της ακολουθώντας μονάδας στο σύστημα, το οποίο περιλαμβάνει μια περιστροφική συσκευή κίνησης ως πυρήνα της ακολουθώντας μονάδας, και ο καθρέφτης και ο γραμμικός συλλέκτης τοποθετούνται στη βορρά-νότου κατεύθυνση. πάρτε τη μέγιστη ηλιακή θερμότητα.
