Λεπτομέρειες:
|
| Τύπος: | VE9 μειωτής σκουληκιών | Υλικό: | 42CRMN ή 50Mn |
|---|---|---|---|
| Εφαρμογή: | Ηλιακή ενέργεια | Περίοδος εξουσιοδότησης: | 10 έτη |
| Χρώμα: | Πελάτης που απαιτείται | Μέγεθος: | 3 ίντσες σε 25 ίντσες |
| Κατηγορία IP: | IP66 | Χαρακτηριστικό γνώρισμα: | αντίστροφη μόνη κλειδαριά |
| Επισημαίνω: | Εσωκλειόμενο κάθετο γυρίζοντας Drive VE9,Πλάγιο ενιαίο κάθετο γυρίζοντας Drive,Εσωκλειόμενη κίνηση ιχνηλατών VE9 ηλιακή |
||

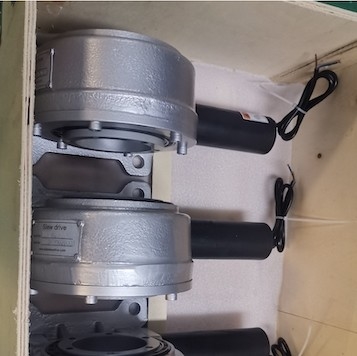

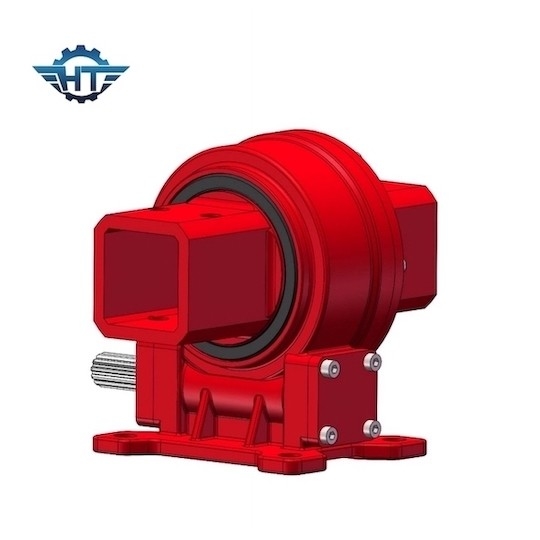

Ο εσωκλειόμενος κάθετος ηλιακός ιχνηλάτης VE9 γυρίζει το Drive με το ηλεκτρικό κινητήρα για τη ηλιακή ενέργεια
Ηλεκτρική ηλιακή γυρίζοντας περιγραφή Drive
Το ηλεκτρικό ηλιακό γυρίζοντας ακολουθώντας σύστημα κίνησης είναι ένα μηχανικό και ηλεκτρονικό σύστημα μονάδων ελέγχου που βελτιστοποιεί τη χρήση του φωτός του ήλιου στη φωτοθερμική και φωτοβολταϊκή ηλεκτρική παραγωγή για να επιτύχει τη βελτιωμένη φωτοηλεκτρική αποδοτικότητα μετατροπής. Περιλαμβάνει: γυρίστε τις κινήσεις, τις μηχανές (συνεχές ρεύμα, stepper, σερβο, πλανητικές συνδεμένες μηχανές, pushrod μηχανές, κ.λπ.), τα εργαλεία σκουληκιών, τα συστήματα αισθητήρων, κ.λπ.
Περιβαλλοντική θερμοκρασία:
Λειτουργώντας σειρά θερμοκρασίας της κίνησης εργαλείων σκουληκιών: -40℃~+80℃.
Η μηχανική αξία αποδοτικότητας που παρέχεται από το ζευγάρι κίνησης εργαλείων σκουληκιών είναι μια μέση τιμή ή μια αξία αναφοράς, η οποία είναι κατάλληλη για την καλή λίπανση, και κάτω από την εκτιμημένες ροπή και την ταχύτητα. Η μηχανική αποδοτικότητα μπορεί να αυξηθεί με την αύξηση της ταχύτητας ολίσθησης της επιφάνειας δοντιών, την αύξηση της γωνίας ελίκων ή την αύξηση της τραχύτητας της κλίσης σκουληκιών.
λίπανση:
Πρίν αφήνει το εργοστάσιο, το αντίστοιχο λίπος εγχέεται στην επιφάνεια, το ρουλεμάν και raceway δοντιών της περιστροφικής κίνησης εργαλείων σκουληκιών για να εξασφαλίσει την κανονική λειτουργία του εργαλείου σκουληκιών και του ζευγαριού κίνησης σκουληκιών. Η κανονική έγχυση του λίπους είναι απαραίτητη για να εξασφαλίσει ότι το προστιθέμενο λίπος είναι πλήρως - συμβατό σύστημα με το αρχικό λίπος.
Πρότυπες παράμετροι απόδοσης του VE
| Πρότυπες παράμετροι απόδοσης του VE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (kN.m) | Ροπή κλίσης (kN.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (Βαθμός) |
IP | Εργασία TEP (℃) | Self-locking | Βάρος (κλ) |
| 3» | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 12kg |
| 5» | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 18kg |
| 7» | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 32kg |
| 8» | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 28kg |
| 9» | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 52kg |
| 12» | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 65kg |
| 14» | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 88 κλ |
| 17» | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 135 κλ |
| 21» | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 192 κλ |
| 25» | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 251 κλ |
Εφαρμογές
1. Επίπεδος ενιαίος σύνδεσμος άξονα
2. Πλάγιος ενιαίος σύνδεσμος άξονα
3. Πλάγια μονάδα ενιαίος-άξονα
4. Διπλό ηλιακό ακολουθώντας σύστημα άξονα
