Λεπτομέρειες:
|
| Ταχύτητα: | 0~1 περιστροφές/λεπτό | Εφαρμογή: | δορυφορική κεραία |
|---|---|---|---|
| ΜΗΧΑΝΗ: | Ηλεκτρικός κινητήρας, stepper μηχανή | Κατηγορία IP: | IP66 |
| Τοποθετώντας μπουλόνια: | 6*M10 | Να τοποθετήσει προδιαγραφή: | 80mm |
| Κεντρική τρύπα: | 65mm | Αναλογία: | 31:1 |
| Επισημαίνω: | Δορυφορική κίνηση δαχτυλιδιών κεραιών γυρίζοντας,Γυρίζοντας Drive 65mm δαχτυλιδιών,κίνηση ιχνηλατών 65mm ηλιακή |
||

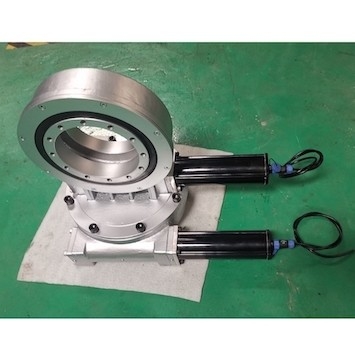

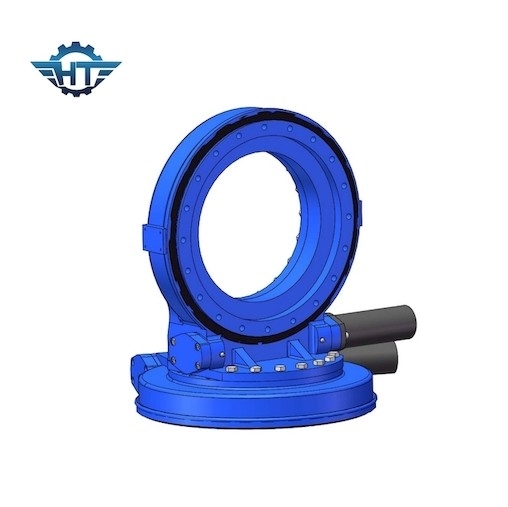

Διπλός άξονας 3 ίντσες που γυρίζουν το Drive με την πλανητική μηχανή 24VDC για τη δορυφορική κεραία
Περιγραφή προϊόντων
Η γυρίζοντας κίνηση σκουληκιών των μηχανημάτων Hangtuo έχει μια εξαιρετικά-συμπαγή γυρίζοντας μονάδα κίνησης με εξαιρετικά την πυκνότητα υψηλής δύναμης. Αυτό το σχέδιο είναι ιδιαίτερα κατάλληλο για τις εξαιρετικά υψηλές δυνάμεις και τις ροπές στα περιορισμένα διαστήματα εγκαταστάσεων. Οι κινήσεις σκουληκιών χρησιμοποιούνται στα εργαλεία οδήγησης για τους γερανούς και τις μεταδόσεις βαριών οχημάτων, καθώς επίσης και την κατασκευή, τη δασονομία και τα γεωργικά μηχανήματα. Για αυτές τις συγκεκριμένες εφαρμογές, καθαρίζουμε συνεχώς τα προϊόντα μας για να μεγιστοποιήσουμε τη μεταφορά ροπής και να ελαχιστοποιήσουμε τα κόστη συντήρησης.
Πρότυπες γυρίζοντας παράμετροι απόδοσης Drive SDE
| Πρότυπες παράμετροι απόδοσης SDE | ||||||||||||
| Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) |
Ροπή κλίσης (kN.m) |
Κράτημα της ροπής (kN.m) |
Αξονικό φορτίο (kN) |
Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα |
Ακρίβεια (βαθμός) |
IP |
Εργασία TEP (℃) |
Self-locking | Βάρος (κλ) |
| 3» | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 25kg |
| 5» | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 34kg |
| 7» | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 56kg |
| 9» | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 92kg |
| 12» | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 160kg |
| 14» | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 224kg |
| 17» | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 320kg |
| 21» | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 492kg |
| 25» | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ναι | 705kg |
Εφαρμογές
Η παραδοσιακή δορυφορική βάση κεραιών καθορίζεται, και μερικοί ιδιαίτερα συγκινημένοι δορυφόροι χρειάζονται μια δορυφορική βάση στροφέων κεραιών που μπορεί να περιστραφεί εγκαίρως για να οδηγήσει τη δορυφορική κεραία για να περιστραφεί για να διατηρήσει τη συνεχή υποδοχή των δορυφορικών σημάτων. Με την εγκατάσταση της γυρίζοντας κίνησης στη βάση, η βάση μπορεί να γίνει μια περιστρεφόμενη βάση κεραιών, και η γυρίζοντας κίνησή μας μπορεί επίσης να εξοπλιστεί με μια ταχύτητα-διευθετήσιμη μηχανή, η οποία επιτρέπει στο σύστημα για να ρυθμίσει αυθαίρετα την ταχύτητα περιστροφής μέσα στη σειρά ταχύτητας, η οποία είναι ευεργετική στη σύλληψη σημάτων.
