Λεπτομέρειες:
|
| Τύπος: | Κούρσα κίνησης | Τοποθεσία καταγωγής: | Changzhou, Κίνα (ηπειρωτική χώρα) |
|---|---|---|---|
| Μηχανή: | Μηχανή συνεχούς ρεύματος χωρίς βούρτσα | Ειδικότητα: | Πλήρως κλειστό |
| Υλικό: | 42CrMo ή 50Mn | Εγγύηση: | 5 έως 10 έτη |
| Μέγεθος: | 3 ίντσες έως 25 ίντσες | Εφαρμογή: | Ηλιακό σύστημα |
| Επισημαίνω: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

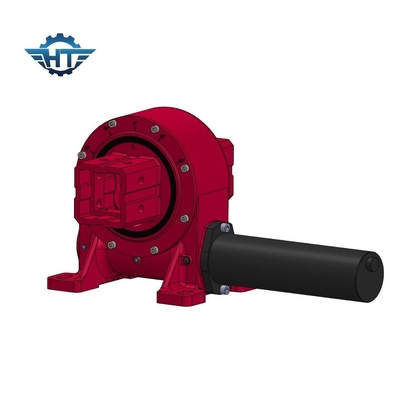

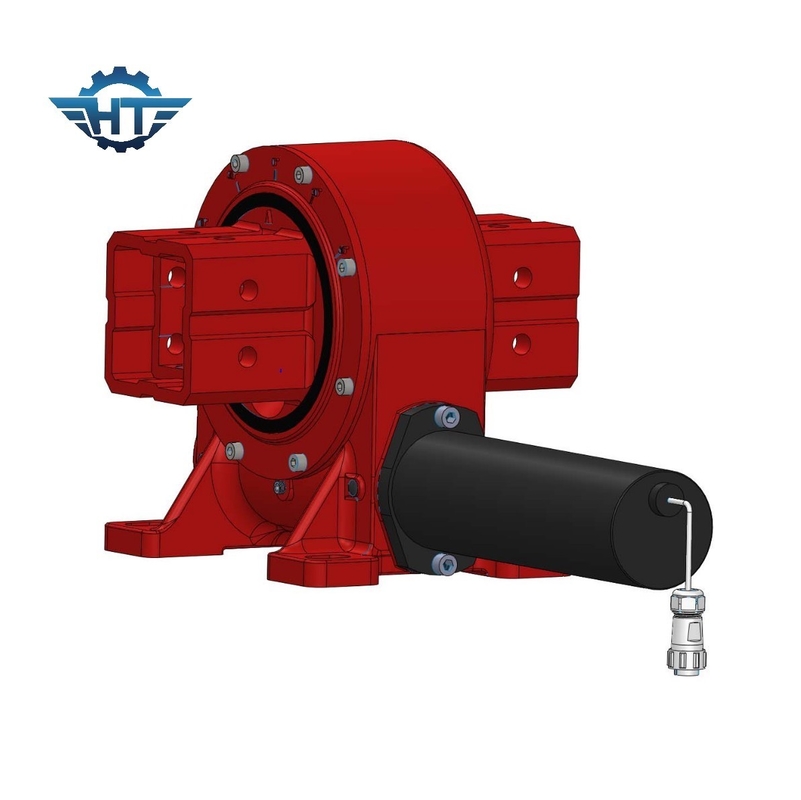

VE9 Συμπίεση μετατροπέα σκουλήκι με 24V μειωτή μετατροπέα για ηλιακή ενέργεια
Περιγραφή της οδήγησης σχιστολιθικού ρολογιού
Ο κινητήρας στροφής είναι σχεδιασμένος για να χειρίζεται ακτινικά ή αξιακά φορτία με υψηλή ροπή περιστροφής.Συγκεντρωμένη ηλιακή ενέργεια και άλλες εφαρμογές που απαιτούν αμείλικτη αντοχή σε συνδυασμό με την αλάνθαστη χρήση της τεχνολογίας στροφής ακριβείας για ασφάλεια και ακρίβεια.
Ο μονοάξονας κινητήρας χρησιμοποιείται σε επίπεδες μονοάξονα συστήματα παρακολούθησης, τα οποία στηρίζουν ένα βορειο-νότια διάταξη, ανατολικά-δυτικά συστήματα παρακολούθησης.η κίνηση της σφαίρας που οδηγείται από κινητήρα θα φέρει υψηλή ροπή για την κίνηση ολόκληρου του συστήματος, έτσι ώστε το σύστημα να μπορεί να παρακολουθεί τον αζιμούθ του ήλιου, στο μέτρο του δυνατού για να βελτιώσει τον ήλιο στην επιφάνεια της ακτινοβολίας του φωτοβολταϊκού συστατικού και έτσι να αυξήσει την παραγωγή ενέργειας.
Αυτό βασίζεται κυρίως στην αρχή σχεδιασμού του συστήματος παρακολούθησης, λόγω της επίδρασης της περιστροφής της γης, για μια σταθερή θέση στη Γη, τον ηλιακό κύκλο καθ' όλη τη διάρκεια του έτους,η γωνία φωτισμού του αλλάζει επίσης συνεχώςΤο σύστημα παρακολούθησης ηλιακής ενέργειας είναι εγκατεστημένο για να διατηρεί τα ηλιακά πάνελ σε λειτουργία ώστε να παρακολουθούν τον ήλιο και να αυξάνουν την ποσότητα ηλιακής ακτινοβολίας που λαμβάνονται από τις φωτοβολταϊκές συστοιχίες.Με τον τρόπο αυτό αυξάνεται η συνολική ικανότητα των συστημάτων παραγωγής ηλιακής φωτοβολταϊκής ενέργειας.
Τεχνικά δεδομένα του VE Worm Gearbox Slew Drive
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου (N.m) | Δρόμος κλίσης (Nm) | Δρόμος διατήρησης (N.m) | Αξιακό φορτίο (kN) | Ραδιακό φορτίο (kN) | Αποτελεσματικότητα | Ακριβότητα (°) | Αυτοκλείδωμα | Βάρος (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | - Ναι, ναι. | 251 |
Δεδομένα κινητήρα
Διάταξη της τάσης V/DC
Ταχύτητα μη φορτίου RPM: 1200±10%
Τρόπο χωρίς φορτίο A: <0,1 A
Δομική ροπή N.M: 0.12
Ταχύτητα RPM: 800±10%
ρεύμα φορτίου A: < 1A
Ονομαστική ισχύς W: < 10W
Παράμετρος εξόδου του κιβωτίου:
Αναλογία ταχύτητας: 399:1
Ονομαστική ροπή εξόδου N.M.: 32
Ταχύτητα εξόδου RPM: 2±0.5
Έκδοση αίθουσας: 2
Τύπος αίθουσας: 40F/39
Η τάση εισόδου αίθουσας V: 5~24
Ορισμός καλωδίου:
1- Σκονόκόκκινο:
2Ο κινητήρας...
3Κίτρινο Πράσινο: GND
4Λεπτό Κίτρινο: αίθουσα Β
5Λεπτό κόκκινο: αίθουσα + 24V
6Νερό Μαύρο:
7Λεπτό πράσινο: αίθουσα Α.
