Λεπτομέρειες:
|
| Ποσοστό: | 61 προς 1 κιβώτιο ταχυτήτων | Υλικό: | 50Mn, 42CrMo |
|---|---|---|---|
| Ειδικότητα: | Μηχανισμός κλειδώματος | Πιστοποιητικό: | ISO9001, CE |
| Οδηγός: | 12/24VDC | Διατήρηση: | Κάθε 5 χρόνια |
| Χρώμα: | Όπως ζητήθηκε | Καταγωγή: | Τσανγκτσόου, Κίνα |
| Επισημαίνω: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

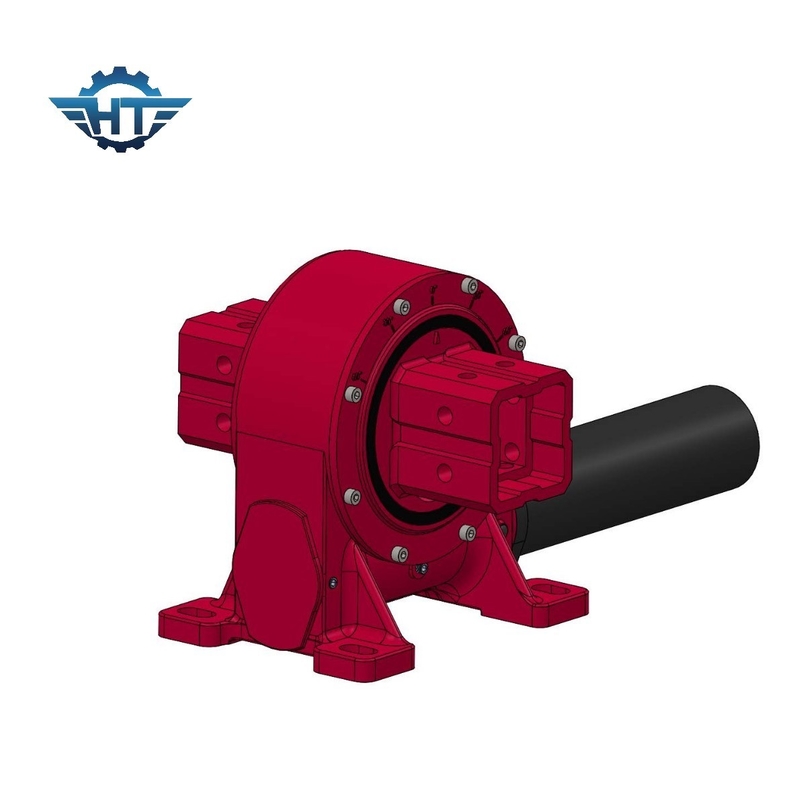

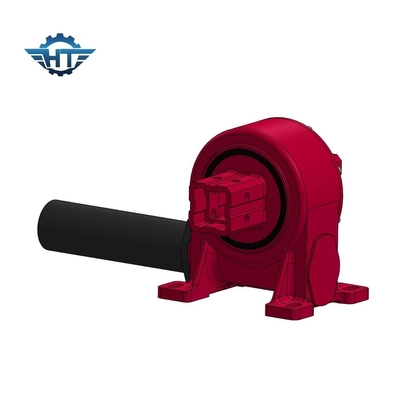

Ηλιακός ανιχνευτής οδήγησης για σύστημα παρακολούθησης ηλιακών πάνελ με ένα άξονα
Συμπληρωματικό κιβώτιο ταχυτήτων σκουλήκιΠεριγραφή
Αξιόπιστη παράδοση ̇ οι περισσότερες παραγγελίες αποστέλλονται σε 15 ημέρες ή λιγότερο, σε περιόδους υψηλής κυκλοφορίας, σε 30 ημέρες
Τεχνική υποστήριξη. Οι μηχανικοί είναι έτοιμοι να βοηθήσουν.
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Λειτουργίες και συντήρηση-λειτουργίες και συντήρηση είναι εύκολο και να μειώσει το τέλος σας
Βελίδα δεδομένων για τα συστήματα εφοδιασμού με σκουλήκια VE9
| Σχήμα | Ποσοστό | Ονομαστική ροπή εξόδου ((N.m)) | Δρόμος κλίσης ((N.m) | Δρόμος διατήρησης (Σ.Μ.) | Αξιακό φορτίο ((kN) | Ραδιακό φορτίο ((kN) | Αποτελεσματικότητα | Αυτοκλείδωμα | Βάρος ((kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Ναι, ναι. | 12 |
| 5 ίντσες | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Ναι, ναι. | 18 |
| 7 ίντσες. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Ναι, ναι. | 32 |
| 8 ιντσών. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Ναι, ναι. | 28 |
| 9 ίντσες. | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Ναι, ναι. | 52 |
| 12 ίντσες. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Ναι, ναι. | 65 |
| 14 ιντσών. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Ναι, ναι. | 88 |
| 17 ιντσών. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Ναι, ναι. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Ναι, ναι. | 192 |
| 25 ίντσες. | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Ναι, ναι. | 251 |
Εγκατάσταση
1Προετοιμασία
1.1 Ελέγξτε τον κινητήρα για σωματικές ζημιές.
1.2 Καθαρές επιφάνειες υποστήριξης
2. Στροφές τοποθέτησης
Ως κατασκευαστής κιβωτίου ταχυτήτων, δεν προμηθεύουμε, εγγυόμαστε ή συνιστούμε τα χρησιμοποιούμενα στοιχεία στερέωσης.
Χρησιμοποιούνται τα καθορισμένα μεγέθη, αριθμός και ποιότητες.
Η αναλογία πρόσφυσης (μήκος πρόσφυσης σε σχέση με τη διάμετρο του βρόχου) πρέπει να τηρείται, από ελάχιστο ≥1,5 έως μέγιστο ≤2.
Δεν επιτρέπονται βίδες με πλήρως νήμα αγωγού.
Η λειτουργία της οδήγησης της γροθιάς, η διάρκεια ζωής και η αντοχή της σύνδεσης βρόχου επηρεάζονται σε περίπτωση μη συμμόρφωσης.
Χρησιμοποιείστε επίπεδα πλέγματα κατάλληλου μεγέθους και αντοχής, με την επιλογή ροπής σφίξης ώστε να μην υπερβαίνει η επιτρεπόμενη πίεση της επιφάνειας.
Οι μπουλόνες τοποθέτησης είναι κανονικά επαρκώς ασφαλείς με σωστή προφόρτωση.
Σημείωση: Δεν επιτρέπεται η χρήση διχασμένων δαχτυλιδιών, διχασμένων πλυντηρίων κλπ.
Δρόμος σφίξης και αρχικές προφόρτωσεις για τοποθέτηση βρόχων.
|
Σφιχτή ροπή |
Διάμετρος τοποθέτησης στροφής |
|||||
| Τάξη |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Τάξη 8.8 | 10.2 Ν.Μ. | 24.7 N.M. | 49 N.M. | 85.5 N.M. | 212.2 Ν.Μ. | 414 Ν.Μ. |
| Κλάση 10.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 Ν.Μ. | 298.4 N.M. | 582.1 N.M. |
| 12η τάξη.9 | 17.2 Ν.Μ. | 41.7 N.M. | 82.7 N.M. | 144.2 Ν.Μ. | 358.1 N.M. |
689.5 N.M. |
